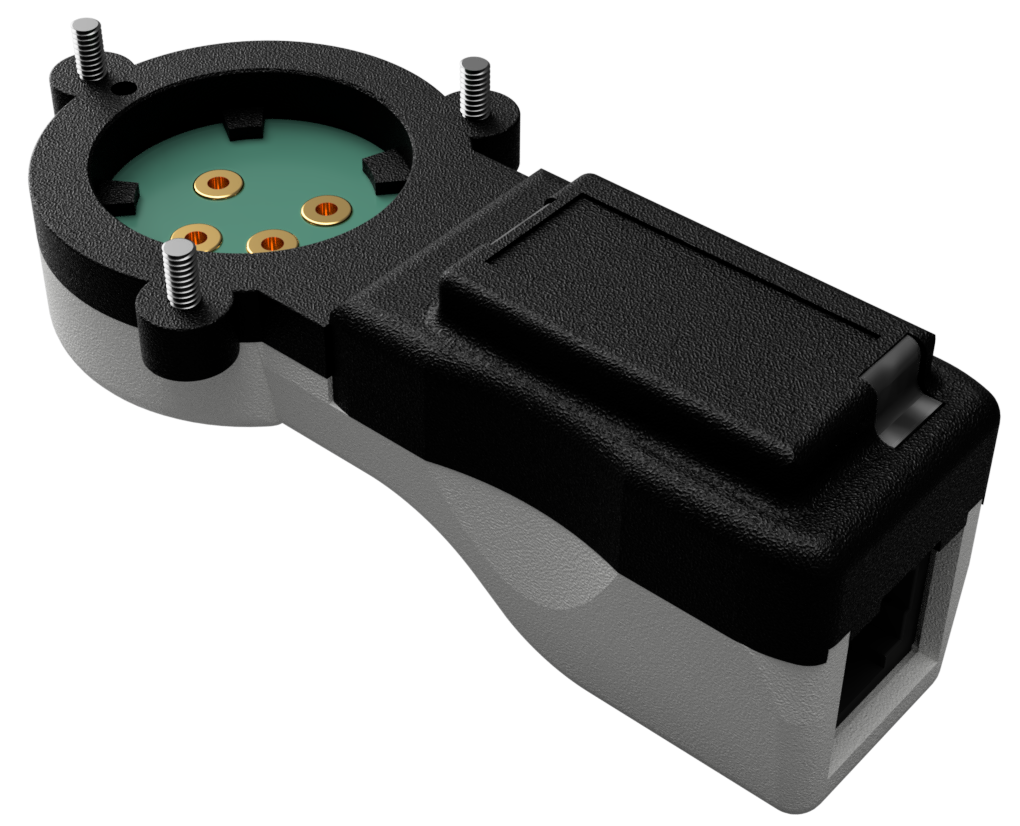

Evaluationskit -  DCC-PGA-ADC 3.4

Kompatibel mit H2-CNI 4-20mA-I und H2-meTCD 4-20mA

Das Evaluationskit ist ein Gerät zur Steuerung und Überwachung der Parameter unserer Sensoren

Das Evaluationskit ist ein Messgerät zur Steuerung und Überwachung der Parameter unserer Sensoren

Hauptmerkmale und Vorteile


  • Stromschleifen-Messung & Isolation


Galvanisch getrennte Messung des Sensorsignals (4–20 mA)

Integrierter DC-DC-Wandler zur Trennung vom 12V-Netzteil



  • Signalaufbereitung & Digitalisierung


Präziser, driftfreier Verstärker (PGA) mit 22 auswählbaren Verstärkungsstufen
(0.125 bis 176 V/V)

16-Bit Analog-Digital-Wandler (ADC) mit:

Eingangsstromkompensation

Hochgenauer Bandgap-Referenz (max. 10 ppm/°C Temperaturdrift)



  • Speicher & Anzeige


1K Bit EEPROM zur Speicherung von Kalibrierungs- oder Konfigurationsdaten

3 schaltbare LEDs (Blau, Orange, Rot) zur Anzeige unterschiedlicher H₂-Konzentrationen



  • PC-Kommunikation


Verbindung über 1-Wire-Bus mit Windows®-PC




Für den Betrieb des PGA-ADC 3.4 wird zusätzlich eine „Switchable Bipolar Power Source“ SBPS-LDO 3.12 (samt mitgeliefertem 12V Steckernetzteil) sowie ein Paket bestehend aus 1-Wire-Bus-Stick, zwei 6p6c-RJ12-Kabeln, USB-Speicherstick mit allen Bibliotheken und der Software benötigt. Der Betrieb des Evaluation Kits erfolgt über einen 1-Wire-Bus-Anschluss mit einem PC, einer installierten LabVIEW®-Runtime und der SensorControl-Software.

Benötigen Sie eine individuelle Lösung?


Wir bieten Anpassungsmöglichkeiten für vorhandene Sensoren sowie kundenspezifische

Entwicklung völlig neuer Sensoren oder Funktionen.


Teilen Sie uns Ihre Anforderungen mit und wir melden uns bei Ihnen!

Hauptmerkmale und Vorteile


Stromschleifen-Messung & Isolation


  • Galvanisch getrennte Messung des Sensorsignals (4–20 mA)
  • Integrierter DC-DC-Wandler zur Trennung vom 12V-Netzteil



Signalaufbereitung & Digitalisierung


  • Präziser, driftfreier Verstärker (PGA) mit 22 auswählbaren Verstärkungsstufen
    (0.125 bis 176 V/V)
  • 16-Bit Analog-Digital-Wandler (ADC) mit:
  • Eingangsstromkompensation
  • Hochgenauer Bandgap-Referenz (max. 10 ppm/°C Temperaturdrift)



Speicher & Anzeige


  • 1K Bit EEPROM zur Speicherung von Kalibrierungs- oder Konfigurationsdaten
  • 3 schaltbare LEDs (Blau, Orange, Rot) zur Anzeige unterschiedlicher H₂-Konzentrationen



PC-Kommunikation


  • Verbindung über 1-Wire-Bus mit Windows®-PC




Für den Betrieb des PGA-ADC 3.4 wird zusätzlich eine „Switchable Bipolar Power Source“ SBPS-LDO 3.12 (samt mitgeliefertem 12V Steckernetzteil) sowie ein Paket bestehend aus 1-Wire-Bus-Stick, zwei 6p6c-RJ12-Kabeln, USB-Speicherstick mit allen Bibliotheken und der Software benötigt. Der Betrieb des Evaluation Kits erfolgt über einen 1-Wire-Bus-Anschluss mit einem PC, einer installierten LabVIEW®-Runtime und der SensorControl-Software.
