Wasserstoffsensoren


Zwei Sensorfamilien. Eine Mission: Zuverlässige Wasserstoffdetektion


FES Sensor Technology bietet zwei Produktfamilien von Wasserstoffgassensoren für unterschiedliche Umgebungen und Detektionsanforderungen an – beide basieren auf bewährten Prinzipien und jahrzehntelanger Forschung. Ob Sie mit Wasserstoff in Luft oder Edelgasen arbeiten, unsere Sensorlösungen bieten die Präzision, Langlebigkeit und Integrationsflexibilität, die Ihre Anwendung erfordert.

Wasserstoffsensoren


Zwei Sensorfamilien. Eine Mission: Zuverlässige Wasserstoffdetektion


FES Sensor Technology bietet zwei Produktfamilien von Wasserstoffgassensoren an, die auf unterschiedliche Umgebungen und Detektionsanforderungen zugeschnitten sind – beide basieren auf bewährten Prinzipien und jahrzehntelanger Forschung. Ob Sie mit Wasserstoff in Luft oder Inertgasen arbeiten, unsere Sensorlösungen bieten die Präzision, Langlebigkeit und Integrationsflexibilität, die Ihre Anwendung erfordert.

Wasserstoffsensoren


Zwei Sensorfamilien. Eine Mission: Zuverlässige Wasserstoffdetektion


FES Sensor Technology bietet zwei Produktfamilien von Wasserstoffgassensoren an, die auf unterschiedliche Umgebungen und Detektionsanforderungen zugeschnitten sind – beide basieren auf bewährten Prinzipien und jahrzehntelanger Forschung. Ob Sie mit Wasserstoff in Luft oder Inertgasen arbeiten, unsere Sensorlösungen bieten die Präzision, Langlebigkeit und Integrationsflexibilität, die Ihre Anwendung erfordert.

Sensorfamilien

Sensorfamilie

Gasumgebung

Erfassungsbereich

Ausgabeoptionen

Sensor

Familie

Gas-umgebung

Erfassungs-bereich

Ausgabe-optionen

Kalorimetrisch (CNI-Serie)

Wasserstoff in Luft oder Sauerstoff

0-10 Vol.-% H2

Analog (0-10 V, 4-20 mA) oder digital (I2C)

Kalorimetrisch (CNI-Serie)

Wasserstoff in Luft oder Sauerstoff

0-10 Vol.-% H2

Analog

(0-10 V, 4-20 mA)

Digital

(I2C)

Wärmeleitfähigkeit (meTCD-Serie)

Wasserstoff in Inertgasen

0-100 Vol.-% H2

Analog (0-10 V, 4-20 mA) oder digital (I2C)

Wärmeleit-fähigkeit (meTCD-Serie)

Wasserstoff in Inertgasen

0-100 Vol.-% H2

Analog

(0-10 V, 4-20 mA)

Digital

(I2C)

Kalorimetrische Sensoren (CNI-Serie)


Hochempfindliche Detektion in Luft und Sauerstoff


Unsere Sensoren der CNI-Serie wurden für die Erkennung von Wasserstoffkonzentrationen unterhalb der unteren Explosionsgrenze (UEG) in Luft oder sauerstoffhaltigen Umgebungen entwickelt und verwenden ein katalytisches, nicht-isothermes kalorimetrisches Prinzip, um genaue und langfristig stabile Messwerte zu liefern.

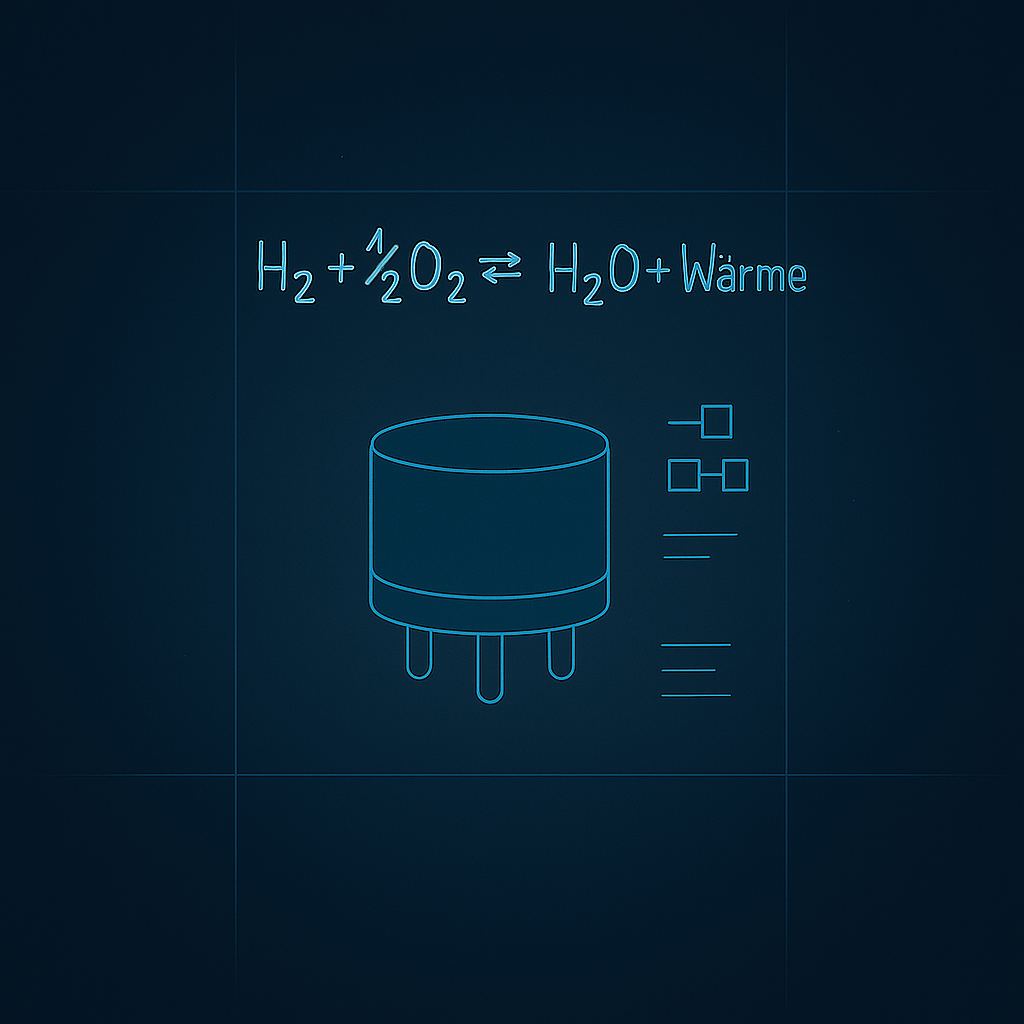

So funktioniert es


Wasserstoff wird an einer katalytischen Schicht oxidiert und erzeugt dabei Wärme. Der Sensor misst den resultierenden Temperaturanstieg relativ zu einem Referenzelement mithilfe einer Wheatstone-Brückenschaltung. Dieses Differenzsignal korreliert mit der Wasserstoffkonzentration.


Hauptvorteile


  • Präzise Erkennung von 0-10 Vol.-% Wasserstoff
  • Lineare Kalibrierung für stabile, langfristige Leistung
  • Schnelle und reversible Reaktion
  • Hohe Beständigkeit gegen Feuchtigkeit und volatile Siloxane
  • Verfügbar mit analogem (0-10 V, 4-20 mA) oder digitalem Ausgang (I2C)
  • Integrierte Kompensation von Umgebungstemperaturschwankungen

Kalorimetrische Sensoren (CNI-Serie)


Hochempfindliche Detektion in Luft und Sauerstoff


Unsere Sensoren der CNI-Serie wurden für die Erkennung von Wasserstoffkonzentrationen unterhalb der unteren Explosionsgrenze (UEG) in Luft oder sauerstoffhaltigen Umgebungen entwickelt und verwenden ein katalytisches, nicht-isothermes kalorimetrisches Prinzip, um genaue und langfristig stabile Messwerte zu liefern.


So funktioniert es


Wasserstoff wird an einer katalytischen Schicht oxidiert, wobei Wärme entsteht. Der Sensor misst den resultierenden Temperaturanstieg relativ zu einem Referenzelement mithilfe einer Wheatstone-Brückenschaltung. Dieses Differenzsignal korreliert mit der Wasserstoffkonzentration.


Hauptvorteile


  • Präzise Erkennung von 0-10 Vol.-% Wasserstoff
  • Lineare Kalibrierung für stabile, langfristige Leistung
  • Schnelle und reversible Reaktion
  • Hohe Beständigkeit gegen Feuchtigkeit und volatile Siloxane
  • Verfügbar mit analogem oder digitalem Ausgang (I2C, 0–10 V, 4–20 mA)
  • Integrierte Kompensation von Umgebungstemperaturschwankungen

Wärmeleitfähigkeitssensoren (meTCD-Serie)


Wasserstoffdetektion in Inertgasatmosphären


Unsere Wärmeleitfähigkeitssensoren sind für die Wasserstoffmessung in inerten Umgebungen (z. B. Stickstoff, Argon) ausgelegt. Sie erfassen Änderungen der Gesamtwärmeleitfähigkeit des umgebenden Gases, wobei die Anwesenheit von Wasserstoff den Wärmeübergang erheblich verändert.


So funktioniert es


Jedes Gasgemisch hat eine charakteristische Wärmeleitfähigkeit. Wasserstoff, der eine sehr hohe Wärmeleitfähigkeit besitzt, verändert das Sensorsignal, wenn er vorhanden ist, und ermöglicht so eine genaue Messung bis zu 100 Vol.-%.


Hauptvorteile


  • Messbereich 0-100 Vol.-% Wasserstoff
  • Optimiert für den Einsatz in Inertgasmatrizen
  • Rückwirkungsfreies Prinzip, ideal für die Prozessüberwachung und Lecksuche
  • Robuste Leistung für industrielle Anwendungen
  • Verfügbar mit analogem (0-10 V, 4-20 mA) oder digitalem Ausgang (I2C)

Wärmeleitfähigkeits-sensoren (meTCD-Serie)


Wasserstoffdetektion in Inertgasatmosphären


Unsere Wärmeleitfähigkeitssensoren sind für die Wasserstoffmessung in inerten Umgebungen (z. B. Stickstoff, Argon) ausgelegt. Sie erfassen Änderungen der Gesamtwärmeleitfähigkeit des umgebenden Gases, wobei die Anwesenheit von Wasserstoff den Wärmeübergang erheblich verändert.


So funktioniert es


Jedes Gasgemisch hat eine charakteristische Wärmeleitfähigkeit. Wasserstoff, der eine sehr hohe Wärmeleitfähigkeit besitzt, verändert das Sensorsignal, wenn er vorhanden ist, und ermöglicht so eine genaue Messung bis zu 100 Vol.-%.


Hauptvorteile


  • Messbereich 0-100 Vol.-% Wasserstoff
  • Optimiert für den Einsatz in Inertgasmatrizen
  • Rückwirkungsfreies Prinzip, ideal für die Prozessüberwachung und Lecksuche
  • Robuste Leistung für industrielle Anwendungen
  • Verfügbar mit analogem (0-10 V, 4-20 mA) oder digitalem Ausgang (I2C)

Sensorübersicht

Sensor

Temperaturbereich

Erfassungsbereich

Schnittstelle

Sensor

Temperatur-bereich

Erfassungs-bereich

Schnittstelle

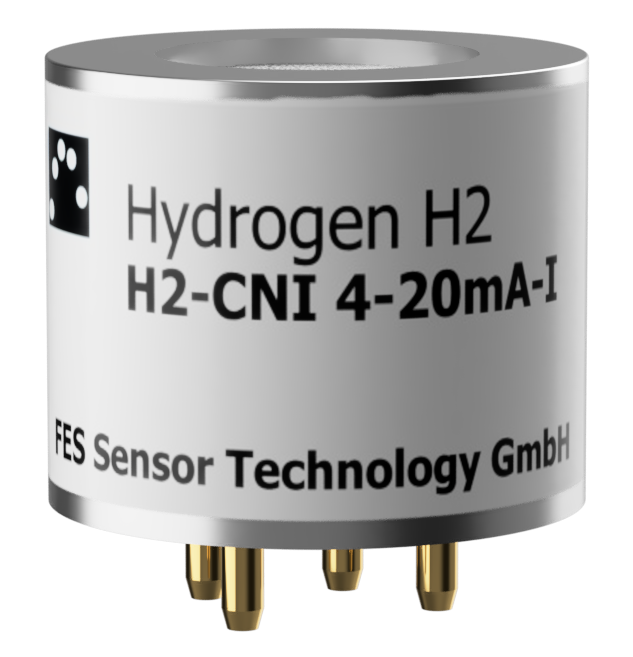

H2-CNI

4-20mA-I

Details

-40°C bis 80°C

bis zu 10 Vol.-% mit 100 ppm Auflösung in Luft

4-20 mA

H2-CNI 4-20mA-I

-40°C bis 80°C

bis zu 10 Vol.-% mit 100 ppm Auflösung in Luft

4-20 mA

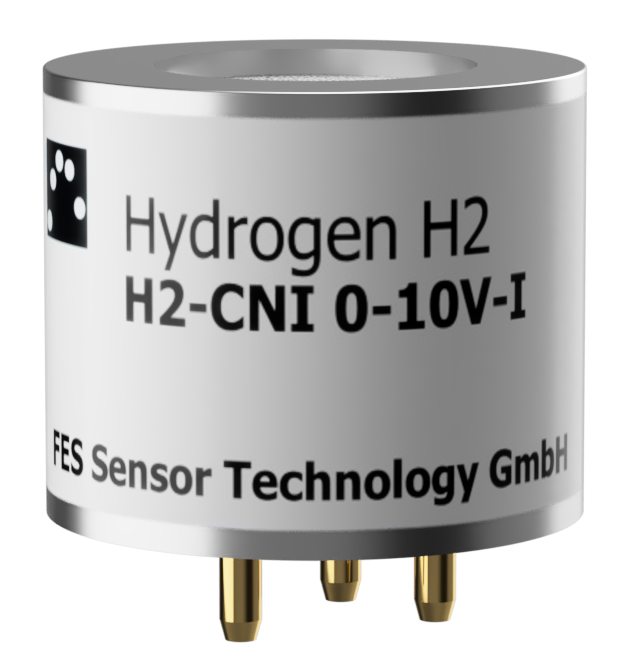

H2-CNI

0-10V-I

Details

-40°C bis 80°C

bis zu 10 Vol.-% mit 100 ppm Auflösung in Luft

0-10 V

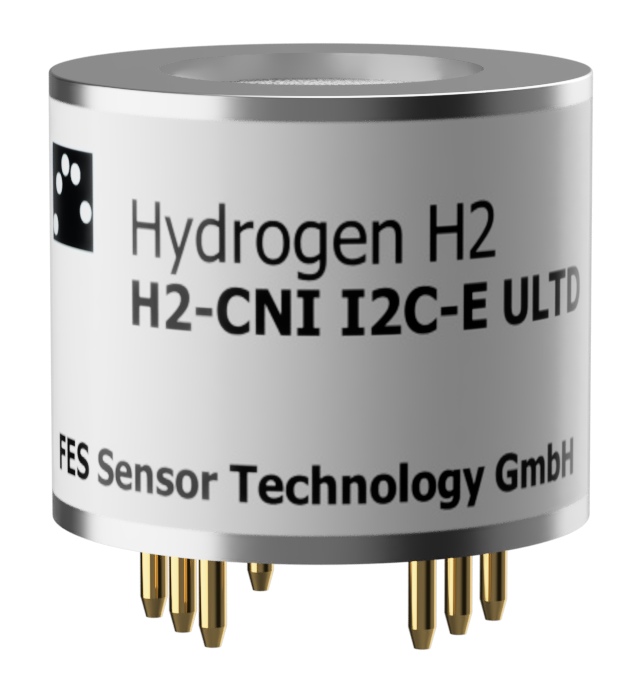

H2-CNI I2C-E ULTD

Details

-40°C bis 120°C

bis 12 Vol.-% mit 0,25 %

Auflösung in Luft

I2C-Bus

H2-CNI

I2C FWB-A

Details

-40°C bis 85°C

bis zu 12% Vol.-% mit 100ppm Auflösung in Luft

I2C-Bus

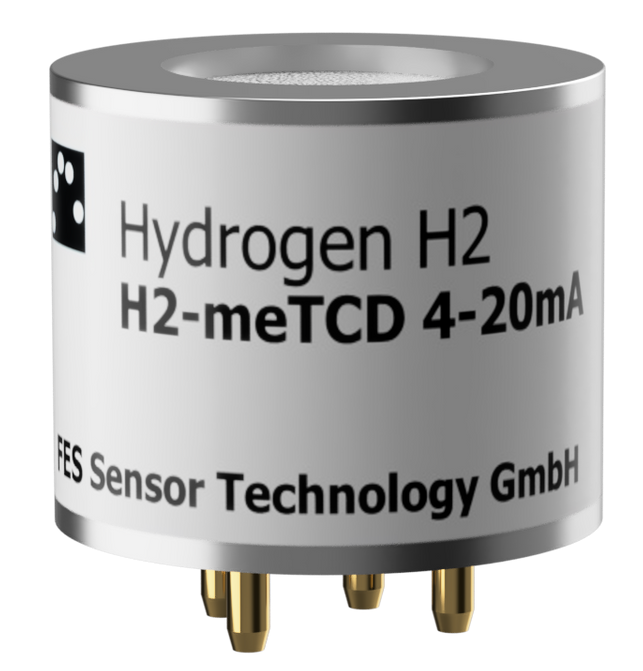

H2-meTCD 4-20mA

Details

-20°C bis 85°C

bis zu 100% Vol.-% in Luft und Stickstoff

4-20 mA

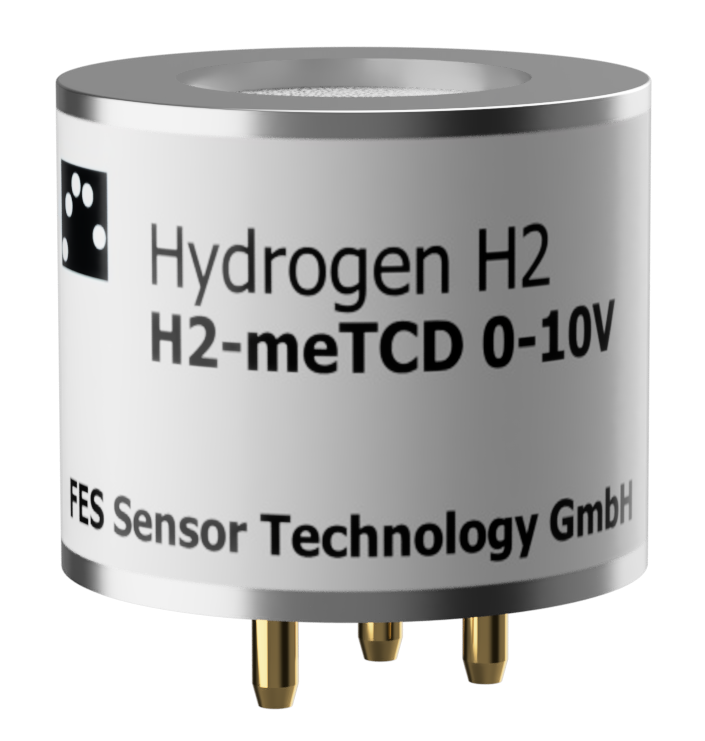

H2-meTCD 0-10V

Details

-20°C bis 85°C

bis zu 100% Vol.-% in Luft und Stickstoff

0-10 V

H2-meTCD I2C

Details

-20°C bis 85°C

bis zu 100% Vol.-% in Luft und Stickstoff

I2C-Bus

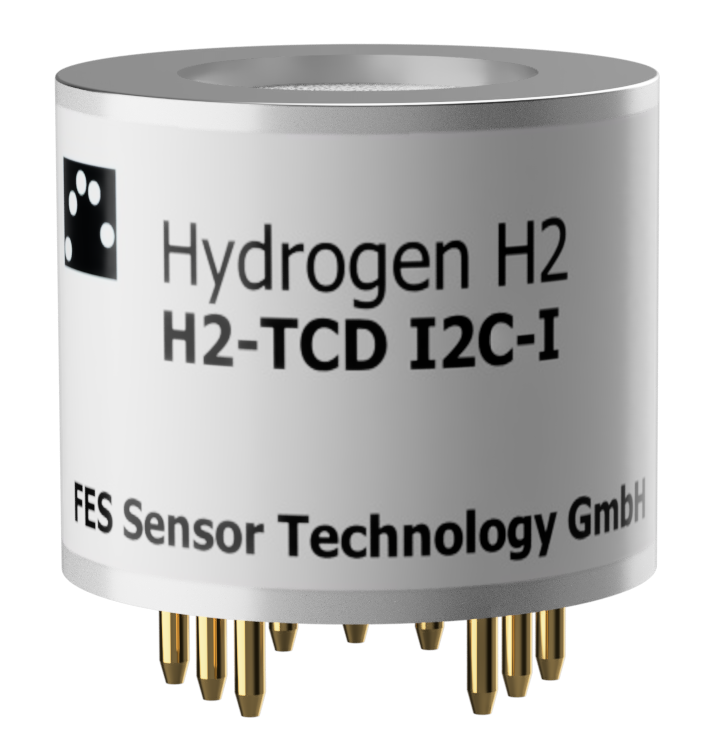

H2-TCD I2C-I

Details

-20°C bis 85°C

bis zu 100% Vol.-% in Luft und Stickstoff

I2C-Bus

H2-CNI 0-10V-I

-40°C bis 80°C

bis zu 10 Vol.-% mit 100 ppm Auflösung in Luft

0-10 V

H2-CNI I2C-E ULTD

-40°C bis 120°C

bis zu 12 Vol.-% mit 0,25 % Auflösung in Luft

I2C-Bus

H2-CNI I2C FWB-A

-40°C bis 85°C

bis zu 12 Vol.-% mit 100 ppm Auflösung in Luft

I2C-Bus

H2-meTCD 4-20mA

-20°C bis 85°C

bis zu 100 Vol.-% in Luft und Stickstoff

4-20 mA

H2-meTCD 0-10V

-20°C bis 85°C

bis zu 100 Vol.-% in Luft und Stickstoff

0-10 V

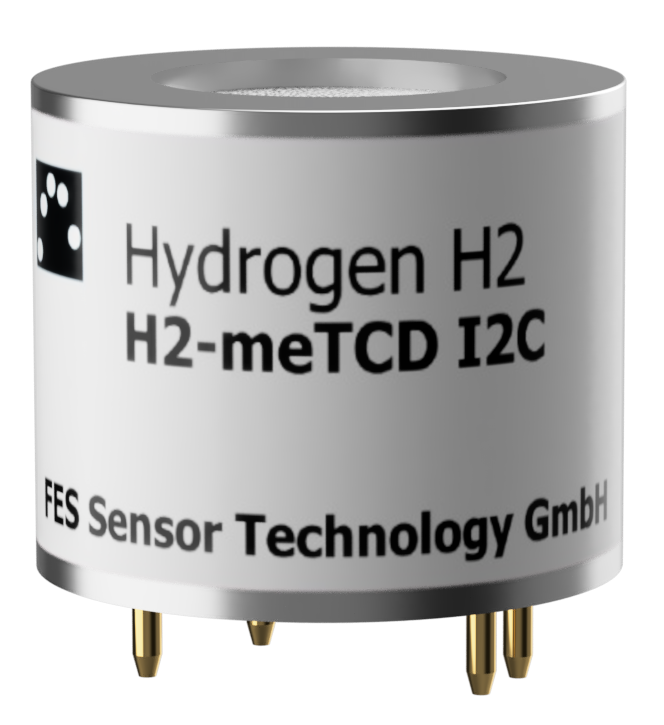

H2-meTCD I2C

-20°C bis 85°C

bis zu 100 Vol.-% in Luft und Stickstoff

I2C-Bus

H2-TCD I2C-I

-20°C bis 85°C

bis zu 100 Vol.-% in Luft und Stickstoff

I2C-Bus

Benötigen Sie eine individuelle Lösung?


Wir bieten Anpassungsmöglichkeiten für vorhandene Sensoren sowie kundenspezifische

Entwicklung völlig neuer Sensoren oder Funktionen.


Teilen Sie uns Ihre Anforderungen mit und wir melden uns bei Ihnen!
