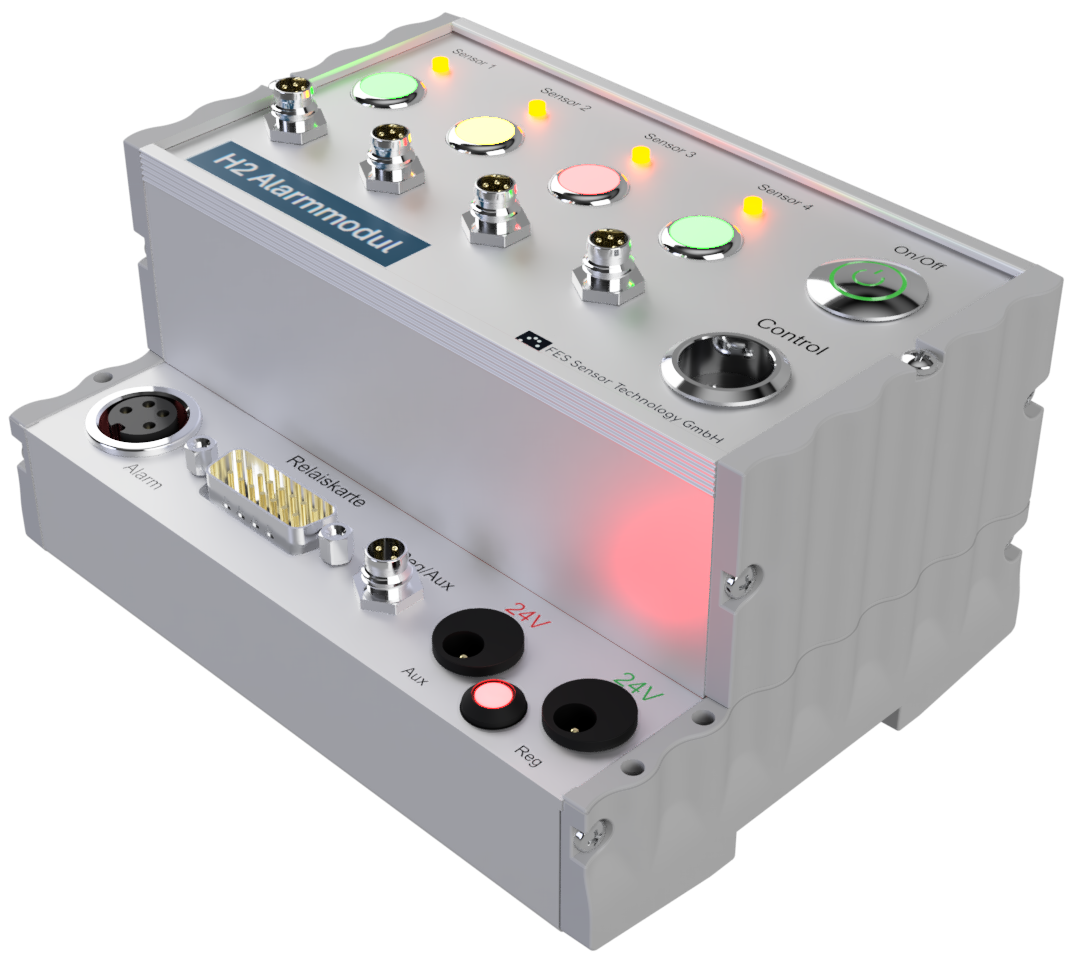

Alarmgerät

Mehrkanal-Sensorüberwachung

Das H₂-Alarmmodul ermöglicht die sichere Überwachung von bis zu vier Wasserstoffsensoren vom Typ H2-CNI 0–10V-I und H2-meTCD 0–10V und ist speziell für anspruchsvolle Sicherheits- und Industrieanwendungen ausgelegt. Jeder Sensor wird über eine eigene, unabhängige Versorgungsspannung betrieben – für maximale Zuverlässigkeit im Dauerbetrieb.

Zur klaren und intuitiven Warnung unterstützt das Modul eine dreifarbige 24-V-LED-Warnleuchte mit frei konfigurierbaren Alarmschwellen. Die werkseitigen Einstellungen unterscheiden zwischen Normalbetrieb, Voralarm und Hauptalarm, sodass kritische Wasserstoffkonzentrationen frühzeitig erkannt werden. Alle Alarmgrenzen lassen sich komfortabel über die SensorControl Software anpassen, sobald das Modul per Micro-USB mit einem Windows®-PC verbunden ist.

Der Status jedes einzelnen Sensors wird direkt am Gerät über vier dreifarbige LEDs angezeigt und kann zusätzlich potenzialfrei über eine D-Sub-15-Schnittstelle an eine optionale Relaiskarte ausgegeben werden. Eine automatische Umschaltung zwischen Haupt- und Hilfsspannungsversorgung (24 V) sorgt auch bei Spannungsausfall für einen unterbrechungsfreien Betrieb.

Das robuste Gehäuse aus eloxiertem Aluminium ist für den Schaltschrank konzipiert und lässt sich einfach auf einer DIN-Hutschiene (TH 35) montieren. Alle Anschlüsse befinden sich übersichtlich auf der Frontseite und ein beleuchteter Ein-/Ausschalter ermöglicht eine sichere und komfortable Bedienung.

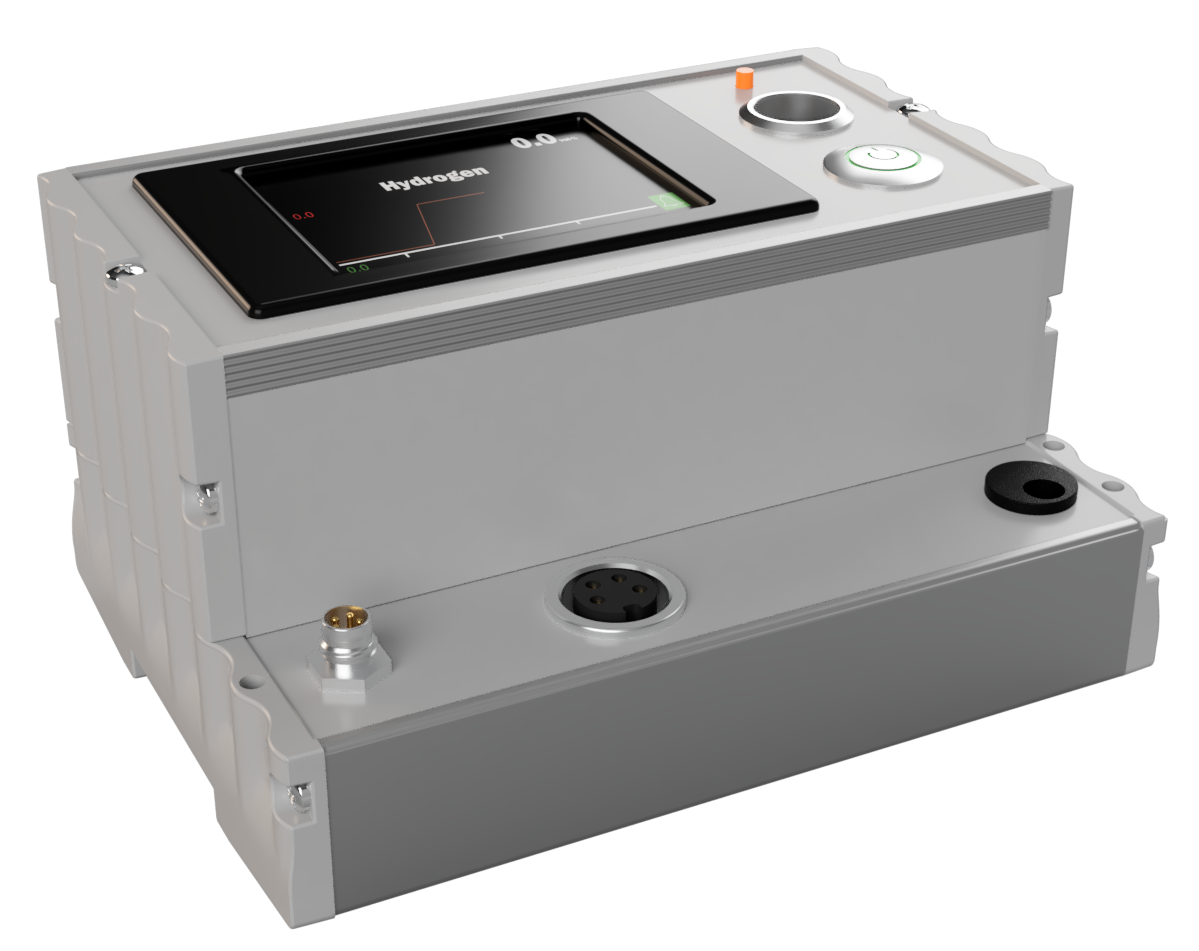

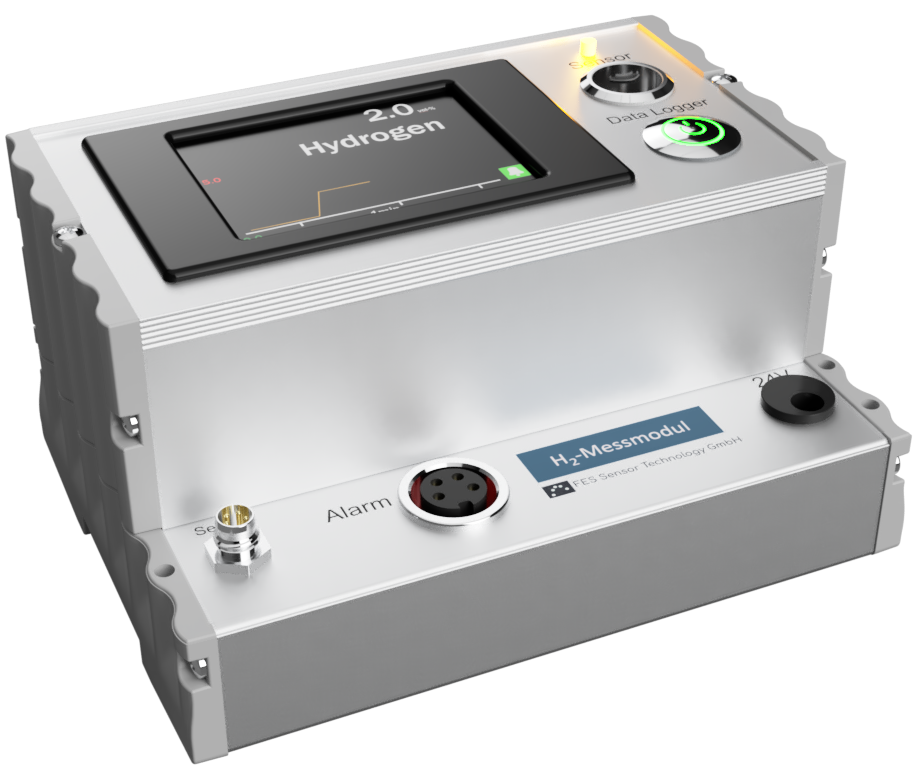

Messgerät

Kompakte Mess- und Visualisierungseinheit für analoge Wasserstoffsensoren

Unser Wasserstoffmessgerät ist für den Dauerbetrieb von Sensoren mit analogem Ausgang (0-10 V oder 4-20 mA) in Überwachungs- und Sicherheitsanwendungen konzipiert. Es verfügt über ein 2,4-Zoll-TFT-Farbdisplay zur Live-Visualisierung von H₂-Volumenanteil und Signaltransienten sowie ein integrierter Datenlogger zur zeitaufgelösten Aufzeichnung von Messdaten.

Die Einheit verfügt über Relaisausgänge für die Alarmsignalisierung über externe 24V-Warnleuchten und unterstützt farbcodierte Statusanzeigen (grün, gelb, rot) basierend auf konfigurierbaren H₂-Schwellenwerte. Das Gehäuse ist für die DIN-Schienenmontage geeignet und bietet alle elektrischen Anschlüsse an der Frontplatte, einschließlich Sensor-, Strom-, Alarm- und USB-Schnittstellen.

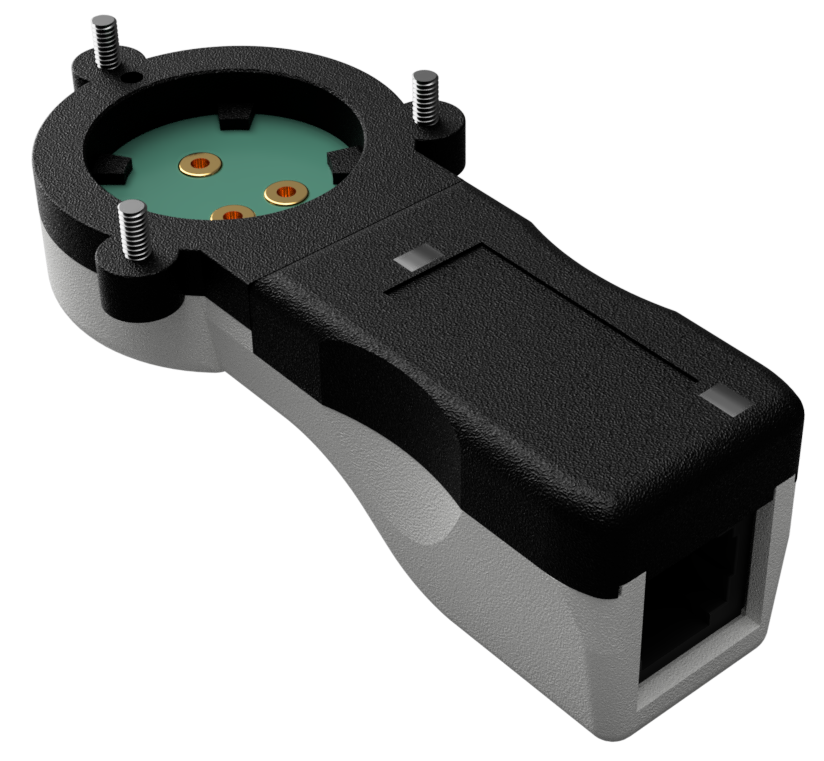

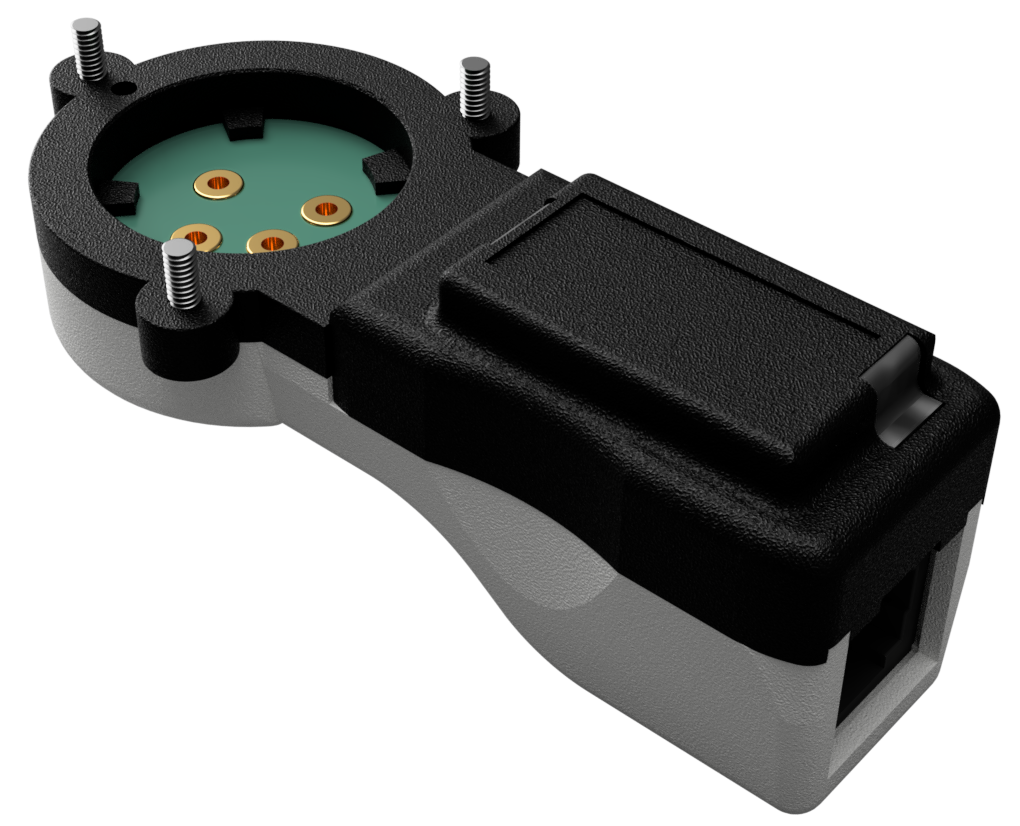

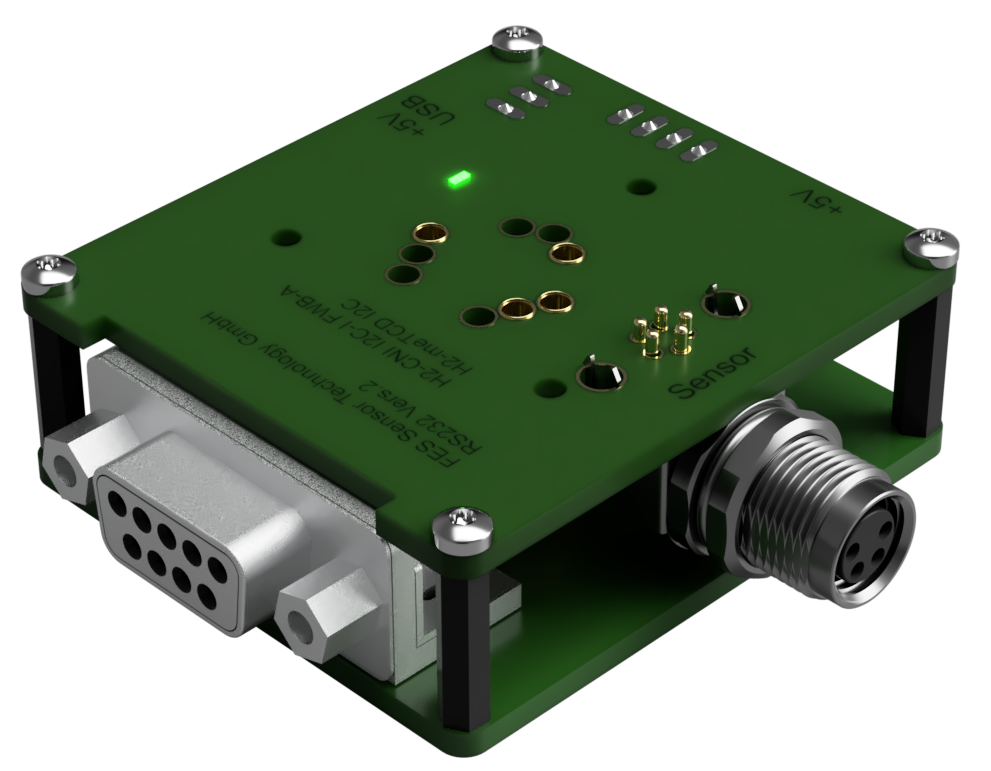

RS232-Adapter

Adapter zum Anschluss digitaler Wasserstoffsensoren an serielle Messsysteme.

Der RS232-Adapter ermöglicht die einfache und zuverlässige Anbindung digitaler Wasserstoffsensoren wie H2-CNI I2C-I FWB-A und H2-meTCD I2C an serielle Mess- und Auswertesysteme. Er bildet die Schnittstelle zwischen moderner Sensortechnologie und bewährten RS232-basierten Infrastrukturen – ideal für Laboraufbauten, Prüfstände und Entwicklungsumgebungen.

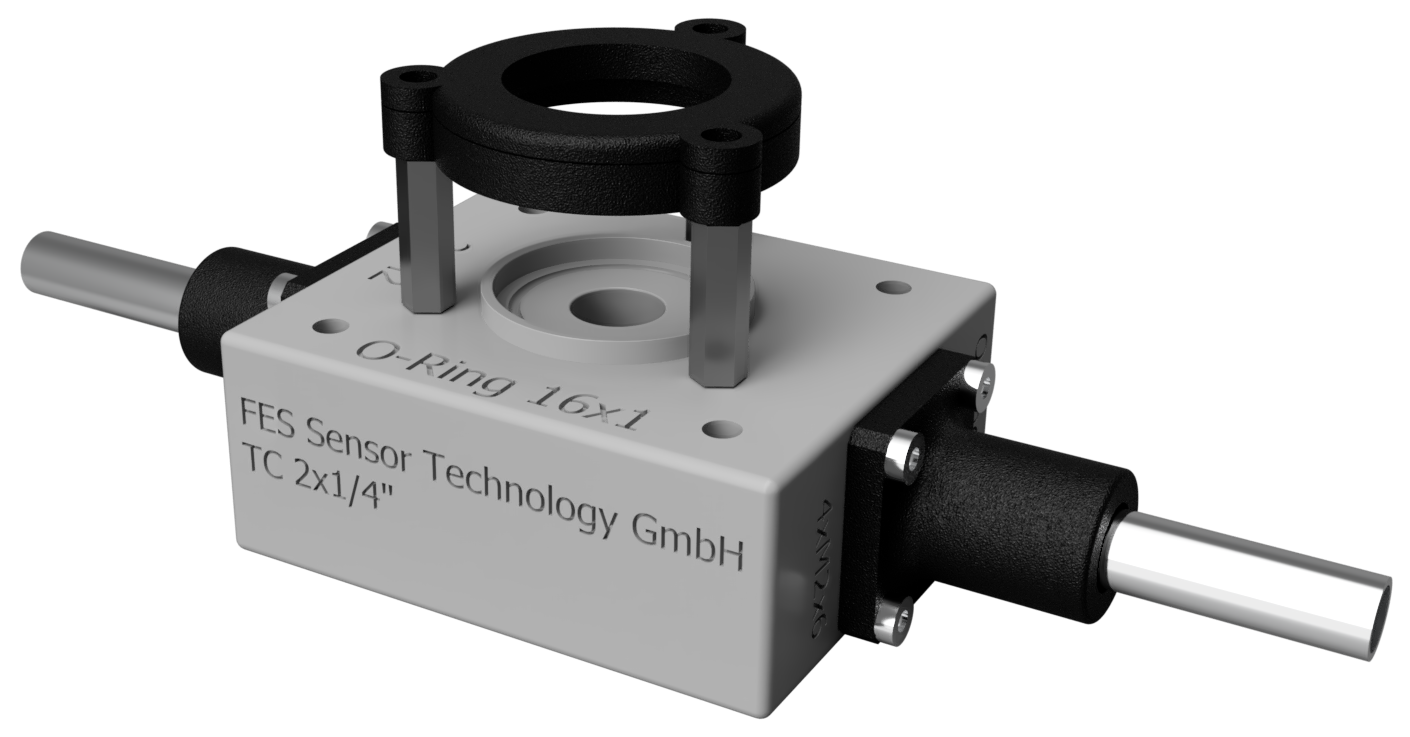

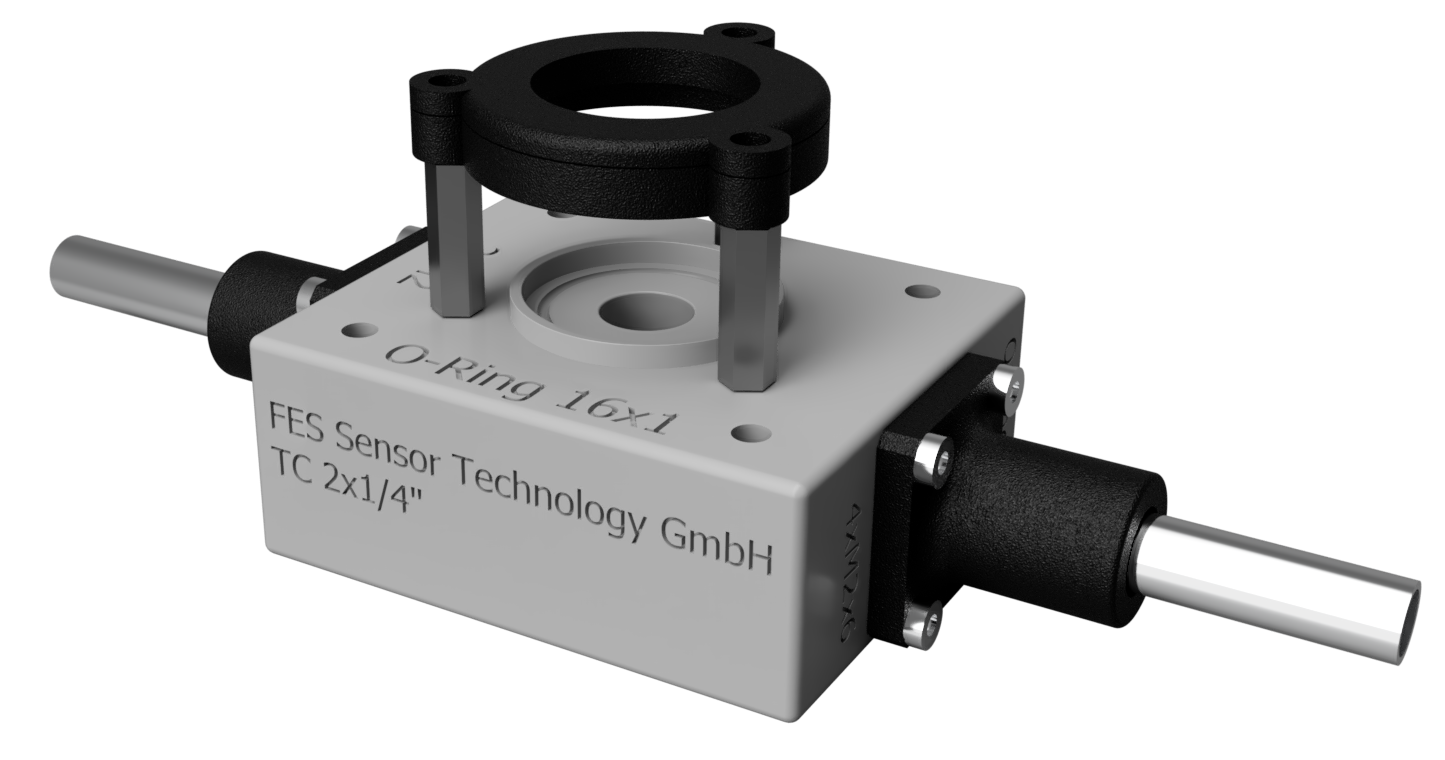

Testkammer

Kompakte Testkammer zur kontrollierten Bewertung von Wasserstoffsensoren

Die TC 2x1/4” und TC 2x6mm Testkammern wurden speziell für die präzise Charakterisierung von Gassensoren entwickelt. Dank ihres sehr kleinen Innenvolumens und der Eignung für niedrige Durchflussraten ermöglichen sie schnelle, reproduzierbare Messergebnisse bei minimalem Gasverbrauch.

In Kombination mit unseren Evaluierungs-Kits erlauben die Testkammern die Untersuchung von Sensoren (Ø 20 mm, Höhe 16 mm) unter definierter Gaszusammensetzung und kontrollierten Strömungsbedingungen. Damit sind sie das ideale Zubehör für Entwicklung, Laborbetrieb und Validierung – von ersten Tests bis hin zur Applikationsoptimierung.

Sensorstecker

Industriesteckverbinder für den zuverlässigen Anschluss analoger Wasserstoffsensoren.

Die Steckverbinder ermöglichen den sicheren und zuverlässigen Anschluss unserer 0–10 V- und 4–20 mA-Wasserstoffsensoren der Serien H2-CNI und H2-meTCD. Je nach Sensorausführung stehen Varianten mit vier Pins (Plug 3-4) oder sechs Pins (Plug 3-4-I2C) zur Verfügung – inklusive geschirmter M8x1-Kupplung für störungsarme Signalübertragung.

Dank ihrer robusten, industrietauglichen Ausführung sind die Steckverbinder für einen weiten Temperaturbereich von –40 °C bis +85 °C ausgelegt und eignen sich ideal für den Einsatz in Labor-, Industrie- und Feldanwendungen. Sie gewährleisten eine stabile Verbindung auch unter anspruchsvollen Umgebungsbedingungen und unterstützen eine schnelle, servicefreundliche Integration der Sensoren in bestehende Systeme.
