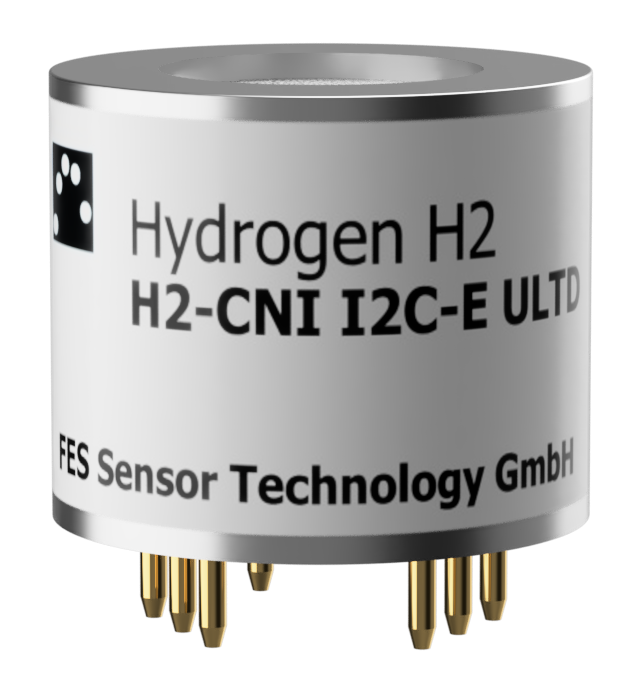

H2-CNI I2C-E ULTD

Hochpräzise, wartungsfreie Wasserstoffdetektion

H2-CNI I2C-E ULTD

Hochpräzise, wartungsfreie Wasserstoffdetektion

Beim H2-CNI I2C-E ULTD sind sowohl Sensor- als auch Referenzelement mit Pins verbunden, wodurch die Ausgleichsspannung der Wheatstone-Brücke direkt mit einem externen Verstärker gemessen werden kann. Dieser Sensor basiert auf einem katalytisch hochaktiven, siloxanresistenten Sensorelement und arbeitet nach einem nicht-isothermen kalorimetrischen Prinzip. Er liefert sowohl im Labor als auch im Praxiseinsatz in einem erweiterten Temperaturbereich eine konstante Leistung.


Beim H2-CNI I2C-E ULTD sind sowohl Sensor- als auch Referenzelement mit Pins verbunden, wodurch die Ausgleichsspannung der Wheatstone-Brücke direkt mit einem externen Verstärker gemessen werden kann. Dieser Sensor basiert auf einem katalytisch hochaktiven, siloxanresistenten Sensorelement und arbeitet nach einem nicht-isothermen kalorimetrischen Prinzip. Er liefert sowohl im Labor als auch im Praxiseinsatz in einem erweiterten Temperaturbereich eine konstante Leistung.

Hauptmerkmale und Vorteile


  • Genaue Messung bis 12 Vol.-%


Erkennt Wasserstoff in der Luft mit einer Auflösung von 0,25 %

Lineare Reaktionskurve bis zu 100 % LEL für vereinfachte Kalibrierung und zuverlässige Messwerte



  • Unübertroffene Umweltbeständigkeit


Beständig gegen valatile Siloxane und Kohlenmonoxid – häufige Katalysatorgifte

Keine Querempfindlichkeit gegenüber Kohlenwasserstoffen wie Methan und Ethan

Betrieb bei 0 % bis 100 % relativer Luftfeuchtigkeit ohne Basisliniendrift

Temperaturbereich -40°C bis +120°C

Extrem geringe thermische Drift



  • Schnelle, reversible Reaktionszeiten


Weist schnelle Ansprech- und Abklingzeiten auf

Ideal für kritische Anwendungen, bei denen es auf die Reaktionszeit ankommt



  • Auf Langlebigkeit ausgelegt


Keine regelmäßige Wartung erforderlich

Konzipiert für jahrelangen, stabilen Dauerbetrieb

Hauptmerkmale und Vorteile


Genaue Messung bis 12 Vol.-%


  • Erkennt Wasserstoff in der Luft mit einer Auflösung von 0,25 %
  • Lineare Reaktionskurve bis zu 100 % UEG für vereinfachte Kalibrierung und zuverlässige Messwerte


Unübertroffene Umweltbeständigkeit


  • Beständig gegen valatile Siloxane und Kohlenmonoxid – häufige Katalysatorgifte
  • Keine Querempfindlichkeit gegenüber Kohlenwasserstoffen wie Methan und Ethan
  • Betrieb bei 0 % bis 100 % relativer Luftfeuchtigkeit ohne Basisliniendrift
  • Temperaturbereich -40°C bis +120°C
  • Extrem geringe thermische Drift


Schnelle, reversible Reaktionszeiten


  • Weist schnelle Ansprech- und Abklingzeiten auf
  • Ideal für kritische Anwendungen, bei denen es auf die Reaktionszeit ankommt


Auf Langlebigkeit ausgelegt


  • Keine regelmäßige Wartung erforderlich
  • Konzipiert für jahrelangen, stabilen Dauerbetrieb


Pin-Konfiguration

Pin-Konfiguration

Pin 3
 Taktleitung (SCL) des I²C-Busses


Pin 4
 Versorgungsspannung der Brücke – verbunden mit dem ersten Anschluss des Referenzsensors


Pin 5
 Knotenpunkt zwischen aktivem Sensorelement und Referenzelement


Pin 6
 Erster Anschluss des aktiven Sensorelements


Pin 7
 Masseleitung (GND) für I²C-Bus


Pin 8
 Datenleitung (SDA) des I²C-Busses


Pin 9
 Versorgungsspannung der internen Elektronik

Pin 3
 Taktleitung (SCL) des I²C-Busses


Pin 4
 Versorgungsspannung der Brücke – verbunden mit dem ersten Anschluss des Referenzsensors


Pin 5
 Knotenpunkt zwischen aktivem Sensorelement und Referenzelement


Pin 6
 Erster Anschluss des aktiven Sensorelements


Pin 7
 Masseleitung (GND) für I²C-Bus


Pin 8
 Datenleitung (SDA) des I²C-Busses


Pin 9
 Versorgungsspannung der internen Elektronik

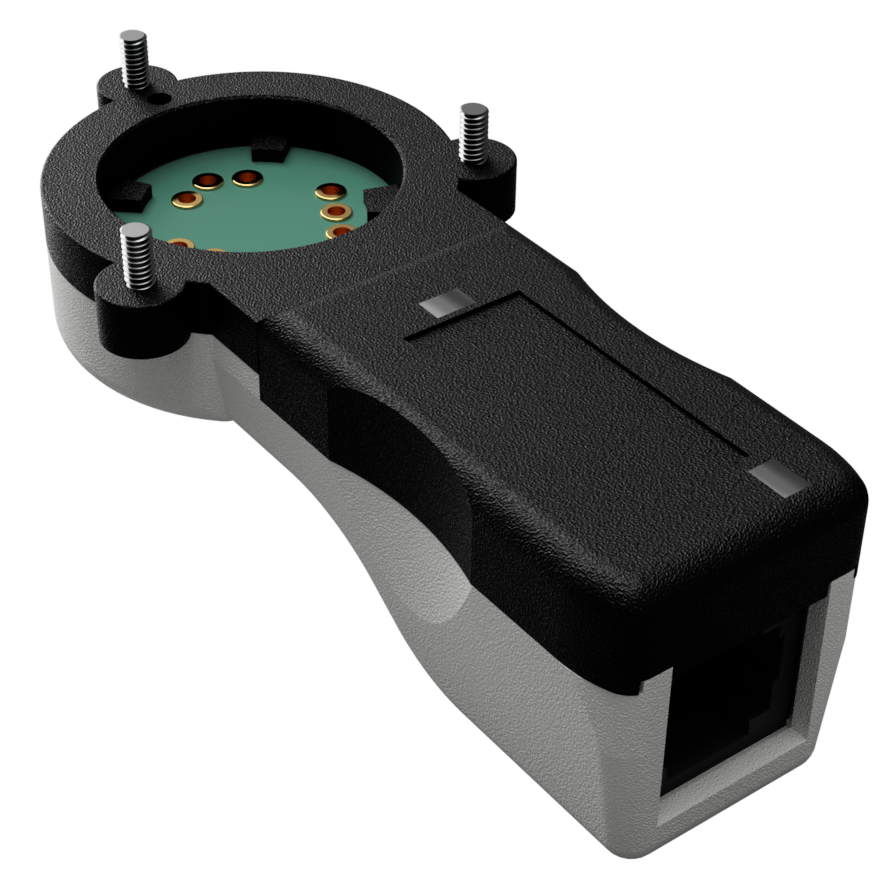

Evaluationskit

Für volle Zugänglichkeit Ihres Sensors

Evaluationskit

Für volle Zugänglichkeit Ihres Sensors

PrecVS-PGA-ADC 3.6

Das Evaluationskit ermöglicht kontrollierten Betrieb und Signalanalyse

PrecVS-PGA-ADC 3.6

Das Evaluationskit ermöglicht kontrollierten Betrieb und Signalanalyse

Benötigen Sie eine individuelle Lösung?


Wir bieten Anpassungsmöglichkeiten für vorhandene Sensoren sowie kundenspezifische

Entwicklung völlig neuer Sensoren oder Funktionen.


Teilen Sie uns Ihre Anforderungen mit und wir melden uns bei Ihnen!

Benötigen Sie eine individuelle Lösung?


Wir bieten Anpassungsmöglichkeiten für vorhandene Sensoren sowie kundenspezifische

Entwicklung völlig neuer Sensoren oder Funktionen.


Teilen Sie uns Ihre Anforderungen mit und wir melden uns bei Ihnen!
