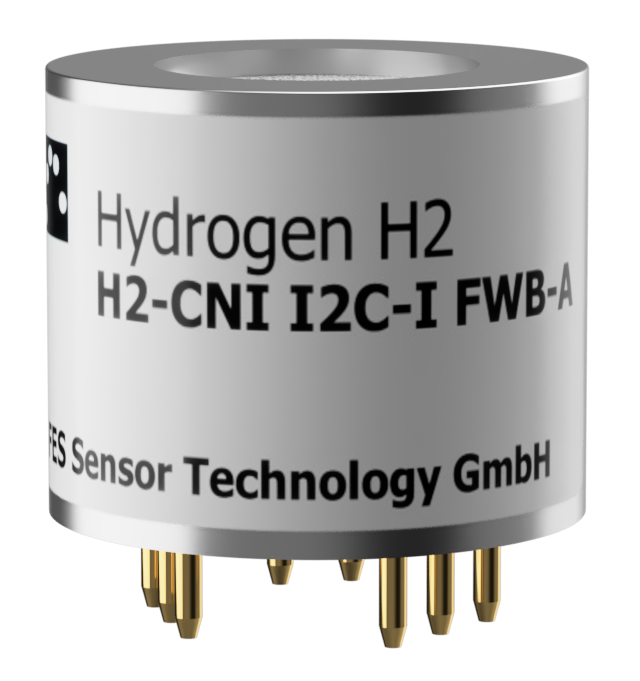

H2-CNI I2C-I FWB-A

Hochpräzise, wartungsfreie Wasserstoffdetektion

H2-CNI I2C-I FWB-A

Hochpräzise, wartungsfreie Wasserstoffdetektion

Der H2-CNI I2C-I FWB-A ist ein fortschrittlicher Wasserstoffsensor in Industriequalität, der die gesamte Elektronik für die Steuerung und das Auslesen über den digitalen I2C-Bus enthält. Der Sensor basiert auf einem katalytisch hochaktiven, siloxanresistenten Element, das nach einem nicht-isothermen kalorimetrischen Prinzip arbeitet und sowohl im Labor als auch im Praxiseinsatz eine konstante Leistung liefert.


Der H2-CNI I2C-I FWB-A ist ein fortschrittlicher Wasserstoffsensor in Industriequalität, der die gesamte Elektronik für die Steuerung und das Auslesen über den digitalen I2C-Bus enthält. Der Sensor basiert auf einem katalytisch hochaktiven, siloxanresistenten Element, das nach einem nicht-isothermen kalorimetrischen Prinzip arbeitet und sowohl im Labor als auch im Praxiseinsatz eine konstante Leistung liefert.

Hauptmerkmale und Vorteile


  • Genaue Messung bis 12 Vol.-%


Erkennt Wasserstoff in der Luft mit einer Auflösung von 100 ppm

Lineare Reaktionskurve für vereinfachte Kalibrierung und zuverlässige Messwerte



  • Unübertroffene Umweltbeständigkeit


Beständig gegen valatile Siloxane und Kohlenmonoxid – häufige Katalysatorgifte

Keine Querempfindlichkeit gegenüber Kohlenwasserstoffen wie Methan und Ethan

Betrieb bei 0 % bis 100 % relativer Luftfeuchtigkeit ohne Basisliniendrift

Temperaturbereich -40°C bis +85°C

Extrem geringe thermische Drift



  • Schnelle, reversible Reaktionszeiten


Weist schnelle Ansprech- und Abklingzeiten auf

Ideal für kritische Anwendungen, bei denen es auf die Reaktionszeit ankommt



  • Auf Langlebigkeit ausgelegt


Keine regelmäßige Wartung erforderlich

Konzipiert für jahrelangen, stabilen Dauerbetrieb

Hauptmerkmale und Vorteile


Genaue Messung bis 12 Vol.-%


  • Erkennt Wasserstoff in der Luft mit einer Auflösung von 100 ppm
  • Lineare Reaktionskurve für vereinfachte Kalibrierung und zuverlässige Messwerte


Unübertroffene Umweltbeständigkeit


  • Beständig gegen valatile Siloxane und Kohlenmonoxid – häufige Katalysatorgifte
  • Keine Querempfindlichkeit gegenüber Kohlenwasserstoffen wie Methan und Ethan
  • Betrieb bei 0 % bis 100 % relativer Luftfeuchtigkeit ohne Basisliniendrift
  • Temperaturbereich -40°C bis +85°C
  • Extrem geringe thermische Drift


Schnelle, reversible Reaktionszeiten


  • Weist schnelle Ansprech- und Abklingzeiten auf
  • Ideal für kritische Anwendungen, bei denen es auf die Reaktionszeit ankommt


Auf Langlebigkeit ausgelegt


  • Keine regelmäßige Wartung erforderlich
  • Konzipiert für jahrelangen, stabilen Dauerbetrieb

Pin-Konfiguration

Pin-Konfiguration

Pin 1
 Mittelpunkt des zweiten Arms der Wheatstone-Brücke
(kann unbeschaltet bleiben)


Pin 3
 Taktleitung (SCL) des I²C-Busses


Pin 4
 Brückenerregung – angeschlossen an den ersten Anschluss des aktiven Sensorelements
– kann mit VPOW verbunden werden, wenn nur eine Versorgungsspannung verwendet wird (nur FWB-B)
– andernfalls muss eine positive Spannung relativ zu AGND angelegt werden
– für FWB-A-Sensoren unbeschaltet lassen


Pin 5
 Knotenpunkt zwischen aktivem Sensor- und Referenzelement
(kann unbeschaltet bleiben)


Pin 6
 Erster Anschluss des Referenzelements – muss mit AGND verbunden werden


Pin 7
 I²C-Masse


Pin 8
 Datenleitung (SDA) des I²C-Busses


Pin 9
 Versorgungsspannung der internen Elektronik

Pin 1
 Mittelpunkt des zweiten Arms der Wheatstone-Brücke
(kann unbeschaltet bleiben)


Pin 3
 Taktleitung (SCL) des I²C-Busses


Pin 4
  Brückenerregung – angeschlossen an den ersten Anschluss des aktiven Sensorelements
– kann mit VPOW verbunden werden, wenn nur eine Versorgungsspannung verwendet wird (nur FWB-B)
– andernfalls muss eine positive Spannung relativ zu AGND angelegt werden
– für FWB-A-Sensoren unbeschaltet lassen


Pin 5
 Knotenpunkt zwischen aktivem Sensor- und Referenzelement
(kann unbeschaltet bleiben)


Pin 6
 Erster Anschluss des Referenzelements – muss mit AGND verbunden werden


Pin 7
 I²C-Masse


Pin 8
 Datenleitung (SDA) des I²C-Busses


Pin 9
 Versorgungsspannung der internen Elektronik

Evaluationskit

Für volle Zugänglichkeit Ihres Sensors

Evaluationskit

Für volle Zugänglichkeit Ihres Sensors

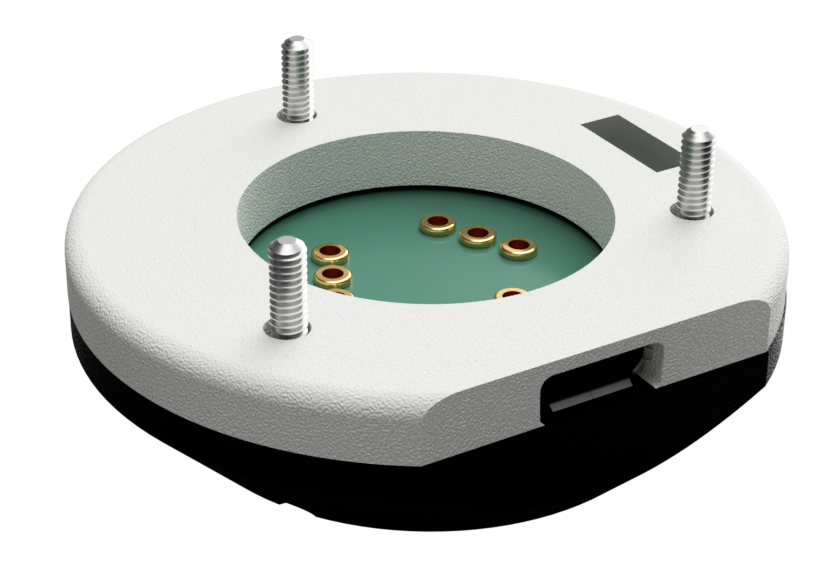

I2C-USB 2.1

Das Evaluationskit ermöglicht kontrollierten Betrieb und Signalanalyse

Benötigen Sie eine individuelle Lösung?


Wir bieten Anpassungsmöglichkeiten für vorhandene Sensoren sowie kundenspezifische

Entwicklung völlig neuer Sensoren oder Funktionen.


Teilen Sie uns Ihre Anforderungen mit und wir melden uns bei Ihnen!

I2C-USB 2.1

Das Evaluationskit ermöglicht kontrollierten Betrieb und Signalanalyse

Benötigen Sie eine individuelle Lösung?


Wir bieten Anpassungsmöglichkeiten für vorhandene Sensoren sowie kundenspezifische

Entwicklung völlig neuer Sensoren oder Funktionen.


Teilen Sie uns Ihre Anforderungen mit und wir melden uns bei Ihnen!
