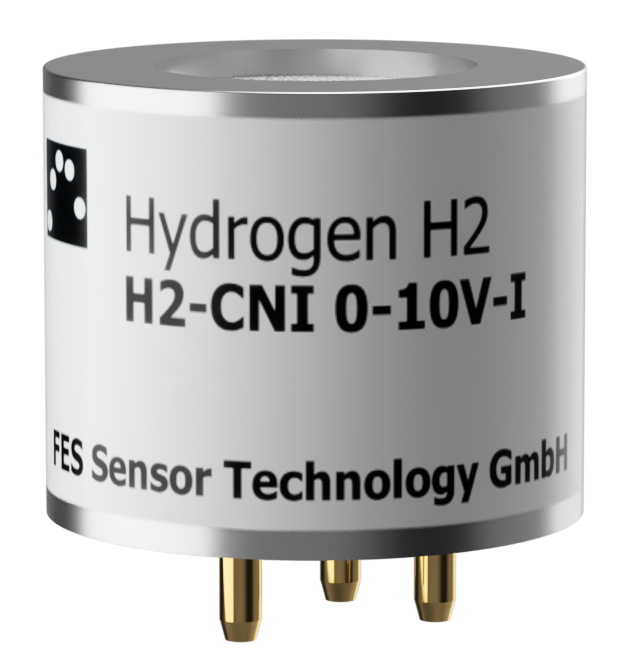

H2-CNI 0-10V-I
Hochpräzise, wartungsfreie Wasserstoffdetektion
H2-CNI 0-10V-I
Hochpräzise, wartungsfreie Wasserstoffdetektion
Der H2-CNI 0-10V-I bietet ein 0-10-V-Ausgangssignal und I2C-Konnektivität zur Anpassung von Nullpunkt und Verstärkung des Sensors. Dieser Sensor basiert auf einem katalytisch aktiven, siloxanresistenten Element und arbeitet nach einem nicht-isothermen kalorimetrischen Prinzip. Er liefert sowohl im Labor als auch im Praxiseinsatz eine konstante Leistung.
Der H2-CNI 0-10V-I bietet ein 0-10-V-Ausgangssignal und I2C-Konnektivität zur Anpassung von Nullpunkt und Verstärkung des Sensors. Dieser Sensor basiert auf einem katalytisch aktiven, siloxanresistenten Element und arbeitet nach einem nicht-isothermen kalorimetrischen Prinzip. Er liefert sowohl im Labor als auch im Praxiseinsatz eine konstante Leistung.
Hauptmerkmale und Vorteile
- Genaue Messung bis zu 10 Vol.-%
Erkennt Wasserstoff in der Luft mit einer Auflösung von 100 ppm
Lineare Reaktionskurve bis zu 10 Vol.-% LEL für vereinfachte Kalibrierung und zuverlässige Messwerte
- Unübertroffene Umweltbeständigkeit
Beständig gegen valatile Siloxane und Kohlenmonoxid – häufige Katalysatorgifte
Betrieb bei 0 % bis 100 % relativer Luftfeuchtigkeit ohne Basisliniendrift
Temperaturbereich -40°C bis +80°C
- Schnelle, reversible Reaktionszeiten
Weist schnelle Ansprech- und Abklingzeiten auf
Ideal für kritische Anwendungen, bei denen es auf die Reaktionszeit ankommt
- Integrierte Stabilität und Schutz
Integrierte Temperaturkompensation
Verpolungs- und Überspannungsschutz für eine zuverlässige Integration
Kann eigenständig betrieben werden, ohne I2C-Konnektivität
- Auf Langlebigkeit ausgelegt
Keine regelmäßige Wartung erforderlich
Konzipiert für jahrelangen, stabilen Dauerbetrieb
Hauptmerkmale und Vorteile
Genaue Messung bis zu 10 Vol.-%
- Erkennt Wasserstoff in der Luft mit einer Auflösung von 100 ppm
- Lineare Reaktionskurve bis zu 10 Vol.-% für vereinfachte Kalibrierung und zuverlässige Messwerte
Unübertroffene Umweltbeständigkeit
- Beständig gegen valatile Siloxane und Kohlenmonoxid – häufige Katalysatorgifte
- Betrieb bei 0 % bis 100 % relativer Luftfeuchtigkeit ohne Basisliniendrift
- Temperaturbereich -40°C bis +80°C
Schnelle, reversible Reaktionszeiten
- Weist schnelle Ansprech- und Abklingzeiten auf
- Ideal für kritische Anwendungen, bei denen es auf die Reaktionszeit ankommt
Integrierte Stabilität und Schutz
- 4–20 mA Stromschleifenausgang mit sicherer Industrieschnittstelle
- Integrierte Temperaturkompensation
- Verpolungs- und Überspannungsschutz für eine zuverlässige Integration
- Kann eigenständig betrieben werden, ohne I2C-Konnektivität
Auf Langlebigkeit ausgelegt
- Keine regelmäßige Wartung erforderlich
- Konzipiert für jahrelangen, stabilen Dauerbetrieb
Pin-Konfiguration
Pin-Konfiguration
Pin 1
+12 V Versorgungsspannung gegenüber Masse
Pin 2
Sensorsignal gegenüber Masse
Pin 3
Masse der internen Elektronik (elektrisch nicht mit dem Gehäuse verbunden)
SCL
Taktleitung des I²C-Busses, bezogen auf Masse (Pin 3)*
SDA
Datenleitung des I²C-Busses, bezogen auf Masse (Pin 3)*
* Der Sensor kann auch ohne Anschluss an den I²C-Bus betrieben werden.
Falls angeschlossen, müssen geeignete Pull-up-Widerstände (z. B. 4,7 kΩ) an SCL und SDA vorgesehen werden.
Pin 1
+12 V Versorgungsspannung gegenüber Masse
Pin 2
Sensorsignal gegenüber Masse
Pin 3
Masse der internen Elektronik (elektrisch nicht mit dem Gehäuse verbunden)
SCL
Taktleitung des I²C-Busses, bezogen auf Masse (Pin 3)*
SDA
Datenleitung des I²C-Busses, bezogen auf Masse (Pin 3)*
* Der Sensor kann auch ohne Anschluss an den I²C-Bus betrieben werden.
Falls angeschlossen, müssen geeignete Pull-up-Widerstände (z. B. 4,7 kΩ) an SCL und SDA vorgesehen werden.

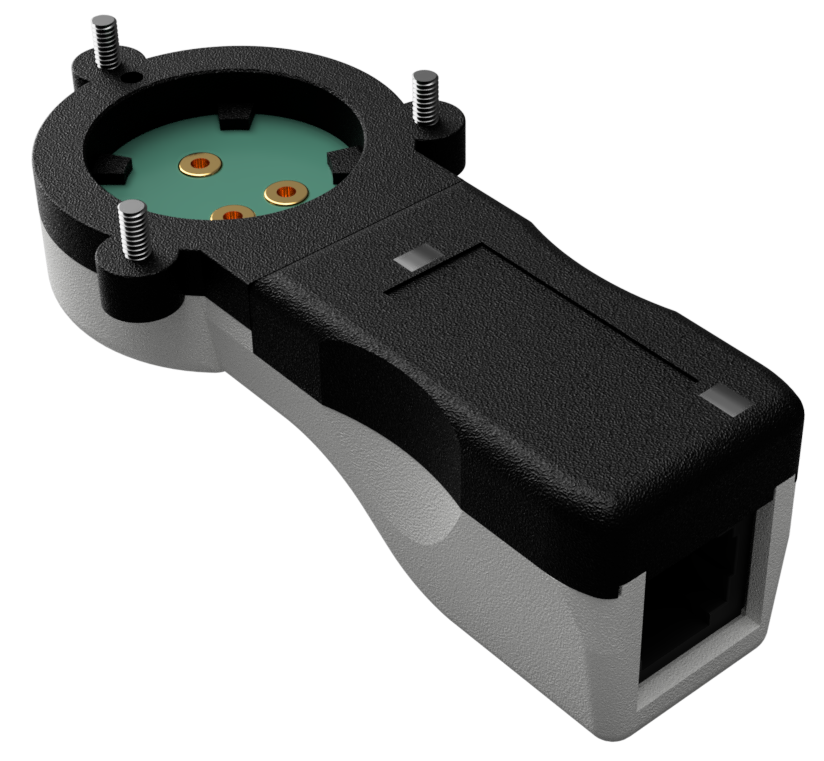

Evaluierungskit
Für volle Zugänglichkeit Ihres Sensors
Evaluationskit
Für volle Zugänglichkeit Ihres Sensors
