FES Sensor Technology – Wasserstoffsensoren Made in Germany

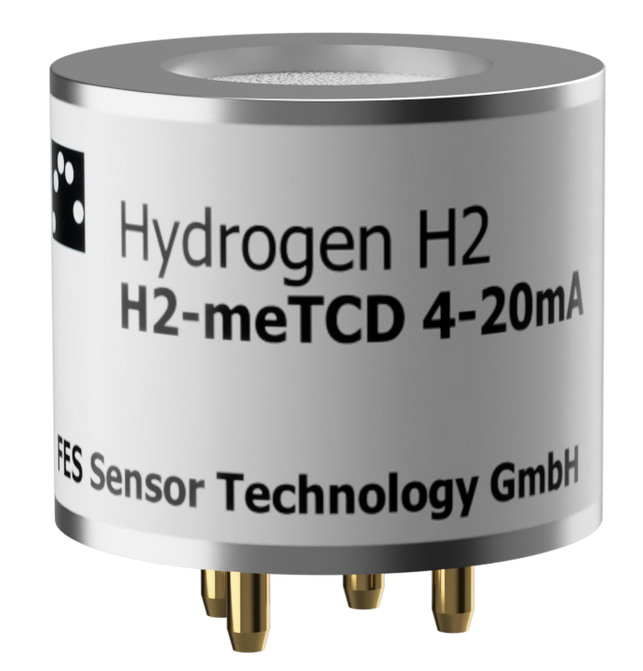

H2-meTCD 4-20mA

Hochpräzise, wartungsfreie Wasserstoffdetektion

H2-meTCD 4-20mA

Hochpräzise, wartungsfreie Wasserstoffdetektion

Der H2-meTCD 4-20mA bietet ein 4-20mA-Ausgangssignal und I2C-Konnektivität zur Einstellung von Nullpunkt und Verstärkung des Sensors. Basierend auf dem Wärmeleitfähigkeitsprinzip ist er für den Einsatz in einer Vielzahl von Anwendungen konzipiert, die eine genaue Wasserstoffbestimmung in Stickstoff oder anderen sauerstofffreien Atmosphären erfordern.

Angebot anfordern Technisches Datenblatt

Hauptmerkmale und Vorteile

Genaue Messung bis 100 Vol.-%

Erkennt Wasserstoff in Luft und Stickstoff
Lineare Ausgabe bis zu 5 Vol.-%

Unübertroffene Umweltbeständigkeit

Betrieb bei 0 % bis 100 % relativer Luftfeuchtigkeit
Temperaturbereich -20°C bis +85°C

Schnelle, reversible Reaktionszeiten

Ermöglicht eine schnelle Erkennung und eindeutige Wiederherstellung
Ideal für kritische Anwendungen, bei denen es auf die Reaktionszeit ankommt

Integrierte Stabilität und Schutz

4–20 mA Stromschleifenausgang mit sicherer Industrieschnittstelle
Verpolungs- und Überspannungsschutz für eine zuverlässige Integration

Auf Langlebigkeit ausgelegt

Sehr geringer Stromverbrauch bei < 10 mW
Keine regelmäßige Wartung erforderlich
Konzipiert für jahrelangen, stabilen Dauerbetrieb

Hauptmerkmale und Vorteile

Genaue Messung bis 100 Vol.-%

Erkennt Wasserstoff in Luft und Stickstoff

Lineare Ausgabe bis zu 5 Vol.-%

Unübertroffene Umweltbeständigkeit

Betrieb bei 0 % bis 100 % relativer Luftfeuchtigkeit

Temperaturbereich -20°C bis +85°C

Schnelle, reversible Reaktionszeiten

Weist schnelle Ansprech- und Abklingzeiten auf

Ideal für kritische Anwendungen, bei denen es auf die Reaktionszeit ankommt

Integrierte Stabilität und Schutz

4–20 mA Stromschleifenausgang mit sicherer Industrieschnittstelle

Verpolungs- und Überspannungsschutz für eine zuverlässige Integration

Auf Langlebigkeit ausgelegt

Sehr geringer Stromverbrauch bei < 10 mW

Keine regelmäßige Wartung erforderlich

Konzipiert für jahrelangen, stabilen Dauerbetrieb

Pin-Konfiguration

Pin 1
+7,5 V Versorgungsspannung gegenüber Masse

Pin 2
Stromausgang – verbinden mit 0 V der Stromschleife

Pin 3
Masse der internen Elektronik (elektrisch nicht mit dem Gehäuse verbunden)

Pin 4
Stromeingang – verbunden mit +24 V der Stromschleife*

SCL
Taktleitung des I2C-Busses, bezogen auf Masse (Pin 3)**

SDA

Datenleitung des I2C-Busses, bezogen auf Masse (Pin 3)**

* Die Stromschleife muss galvanisch getrennt von der Versorgungsspannung sein.
Eine gemeinsame Masse ist nicht zulässig.
Die Stromschleife muss eine eigene Treiberspannungsquelle enthalten (empfohlen: +24 V).

** Falls angeschlossen, müssen geeignete Pull-up-Widerstände an SCL und SDA vorgesehen werden
(z. B. 4,7 kΩ).

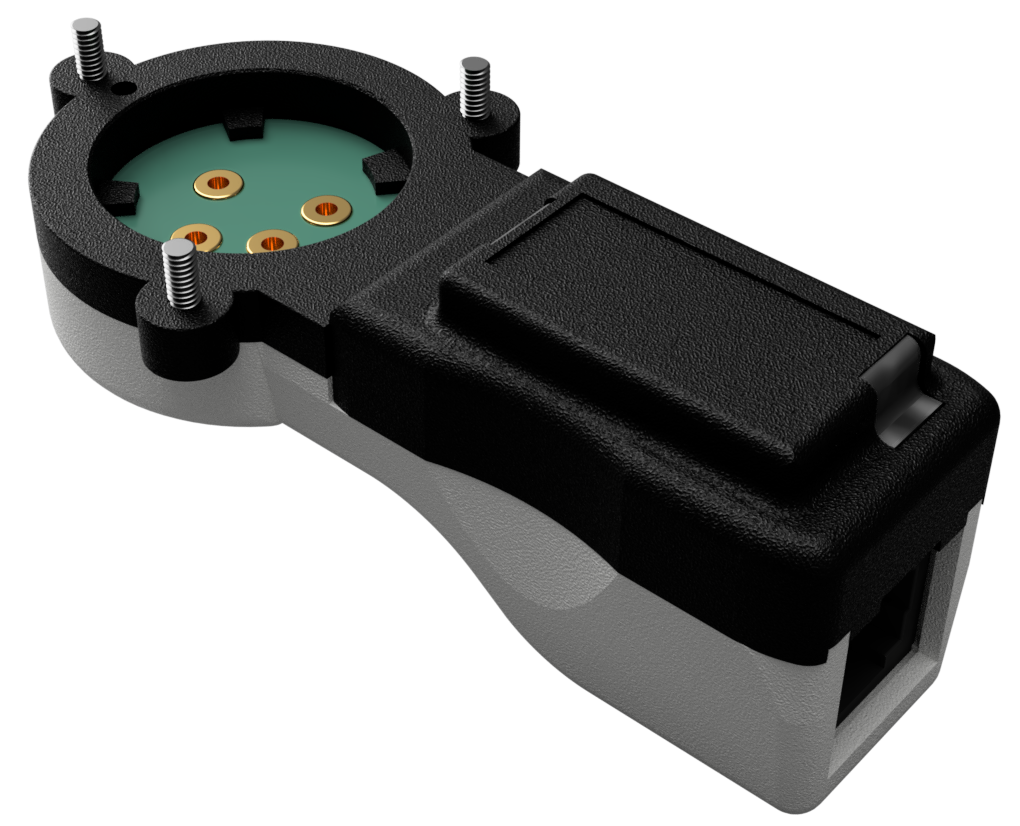

Evaluationskit

Für volle Zugänglichkeit Ihres Sensors
