Sensorstecker

Kompatibel mit H2-CNI 0-10V-I, H2-CNI 4-20mA-I, H2-meTCD 0-10V, H2-meTCD 4-20mA

Der Stecker ermöglicht den einfachen Anschluss der 0-10V- und 4-20mA-Sensoren unserer Sensorfamilien H2-CNI und H2-meTCD.

Hauptmerkmale und Vorteile

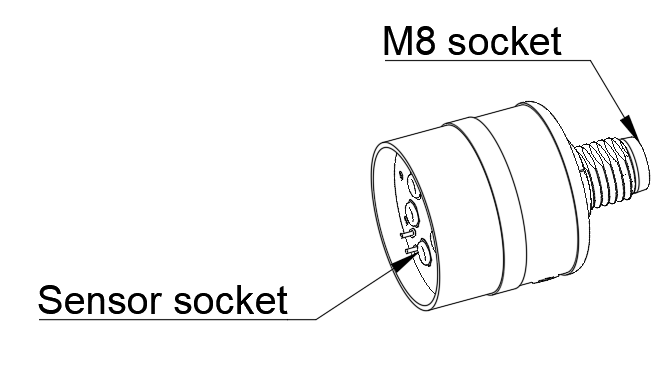

1. Sensorstecker SP-4


Der Sensorstecker SP-4 ist für den zuverlässigen Anschluss von H2-CNI 0–10V-I und H2-CNI 4–20mA-I Sensoren ohne I2C-Schnittstelle ausgelegt. Er stellt eine robuste und störungsarme Verbindung zwischen dem Sensor und nachgeschalteten Mess- oder Alarmsystemen sicher.

Ausgestattet mit einer geschirmten 4-poligen M8x1-Kupplung (female) gewährleistet der SP-4 eine stabile Signalübertragung auch in industriellen Umgebungen. Der Stecker wird in Kombination mit dem vieradrigen Kabel C3-4-X-M eingesetzt und ermöglicht eine flexible Installation bei gleichzeitig hoher Signalintegrität. Durch sein kompaktes und widerstandsfähiges Design eignet sich der SP-4 ideal für Labor-, Industrie- und Feldanwendungen.


Bestellinformation: SP-4


2. Sensorstecker SP-6


Der Sensorstecker SP-6 ermöglicht den Anschluss von H2-CNI 0–10V-I und H2-CNI 4–20mA-I Sensoren mit integrierter I2C-Schnittstelle. Neben dem analogen Sensorsignal unterstützt der SP-6 auch die I2C-Kommunikation, wodurch der Zugriff auf digitale Sensordaten und Konfigurationsparameter möglich ist.

Der Stecker verfügt über eine geschirmte 6-polige M8x1-Kupplung (female) und wird zusammen mit dem sechsadrigen Kabel C6-X-CM verwendet. Die Abschirmung und definierte Pinbelegung sorgen für eine zuverlässige Signal- und Datenübertragung selbst in elektromagnetisch anspruchsvollen Umgebungen. Damit eignet sich der SP-6 ideal für erweiterte Sensorbewertung, Überwachung und Steuerungsanwendungen.


Bestellinformation: SP-6


3. Kabel C6-X-M


Das Anschlusskabel dient zur zuverlässigen Verbindung unserer Sensorstecker mit Mess-, Alarm- und USB-Modulen. Sie ermöglichen eine sichere Übertragung von Versorgungs-, Signal- und Kommunikationsleitungen und sind speziell für den Einsatz mit unseren Wasserstoffsensor-Systemen ausgelegt.

Je nach Anwendung verfügen die Kabel über M8x1-Steckverbinder sowie modulseitige Anschlussstecker und gewährleisten durch ihre robuste Ausführung eine stabile Verbindung auch in industriellen Umgebungen. Unterschiedliche Kabellängen erlauben eine flexible Integration in Laboraufbauten, Prüfsysteme und Schaltschränke.


Die Kabel sind für den Einsatz mit analogen Sensorsignalen sowie – je nach Ausführung – für digitale I2C-Kommunikation geeignet und unterstützen eine saubere, übersichtliche Installation bei gleichzeitig hoher Betriebssicherheit.



4. Stecker P-4


Der Stecker P-4 bietet eine flexible Schnittstelle zur Anbindung des Sensorsteckers SP-4 oder des I2C-USB-1.2-Moduls an kundenspezifische Geräte und Systeme. Er ermöglicht die direkte Integration in Anwendungen mit eigener Spannungsversorgung sowie 0–10 V-Spannungseingängen oder 4–20 mA-Stromschleifen.

Der Stecker ist als geschirmter 4-poliger M8x1-Stecker (male) mit vier internen Schraubklemmen ausgeführt. Dies erlaubt eine einfache, sichere Verdrahtung ohne Spezialwerkzeug und macht den P-4 besonders geeignet für Systemintegration, Prototypenaufbauten und kundenspezifische Mess- und Steuerungslösungen.


Bestellinformation: P-4

Benötigen Sie eine individuelle Lösung?


Wir bieten sowohl Anpassungsmöglichkeiten für bestehende Sensoren als auch kundenspezifische Lösungen an.

Entwicklung völlig neuer Sensoren oder Funktionen.


Schildern Sie uns Ihre Bedürfnisse und wir melden uns bei Ihnen!
