Evaluationskit -TCD-Controller 3.1

Kompatibel mit dem H2-TCD I2C-I

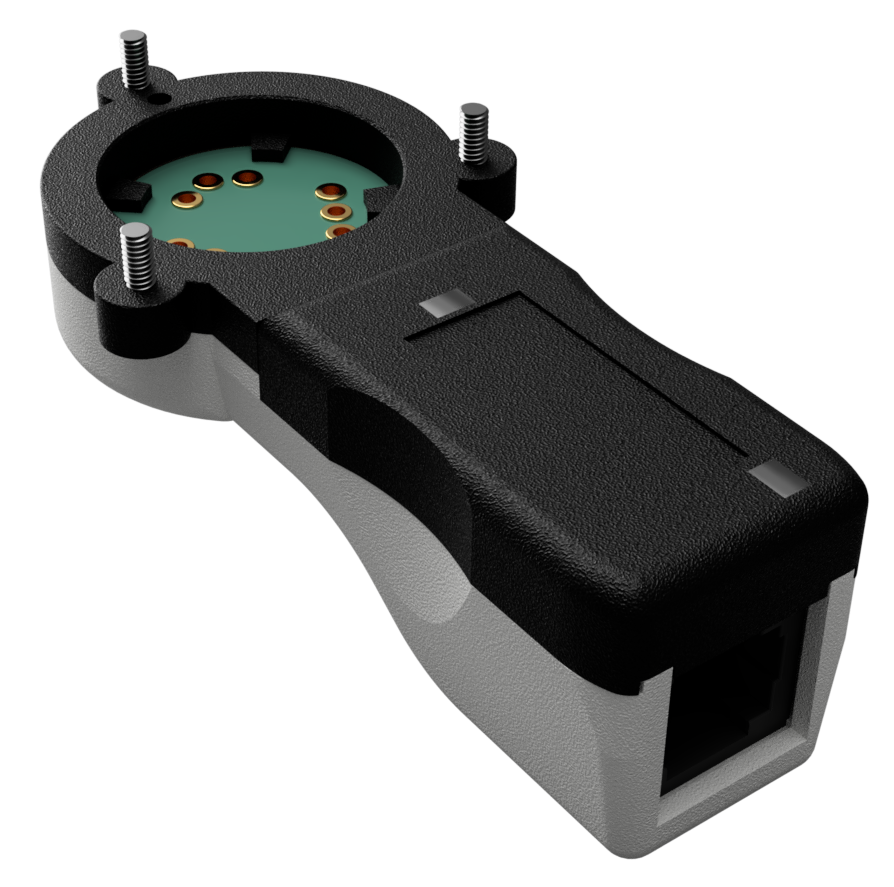

Evaluationskit -TempSens 3.1

Kompatibel mit dem H2-TCD I2C-I

Das Evaluationskit ist ein Gerät zur Steuerung und Überwachung der Parameter unserer Sensoren

Das Evaluationskit ist ein Gerät zur Steuerung und Überwachung der Parameter unserer Sensoren

Hauptmerkmale und Vorteile


  • I2C-Kommunikation


SDA- und SCL-Leitungen für die Kommunikation mit dem internen I2C-Bus des Sensors



  • Temperaturüberwachung


Digitaler Temperatursensor:

Genauigkeit: ±1.0°C

Auflösung: 12 Bit

Misst Umgebungstemperatur



  • Speicher


1K Bit EEPROM für Sensorjustierung und Datenaufzeichnung



  • PC-Kommunikation


Betrieb über 1-Wire-Bus




Für den Betrieb des TCD-Controllers wird zusätzlich eine „Switchable Bipolar Power Source“ SBPS-LDO 3.12 (mit mitgeliefertem 9V-Steckernetzteil) sowie ein Paket bestehend aus 1-Wire-Bus-Stick, zwei 6p6c-RJ12-Kabeln, USB-Speicherstick mit allen Bibliotheken und der Software benötigt. Das Evaluation Kit wird über einen 1-Wire-Bus-Anschluss mit einem PC, einer installierten LabVIEW®-Runtime und der SensorControl-Software betrieben. Ein zweites Kit kann an das SBPS-LDO 3.12 angeschlossen werden.

Benötigen Sie eine individuelle Lösung?


Wir bieten Anpassungsmöglichkeiten für vorhandene Sensoren sowie kundenspezifische

Entwicklung völlig neuer Sensoren oder Funktionen.


Teilen Sie uns Ihre Anforderungen mit und wir melden uns bei Ihnen!
