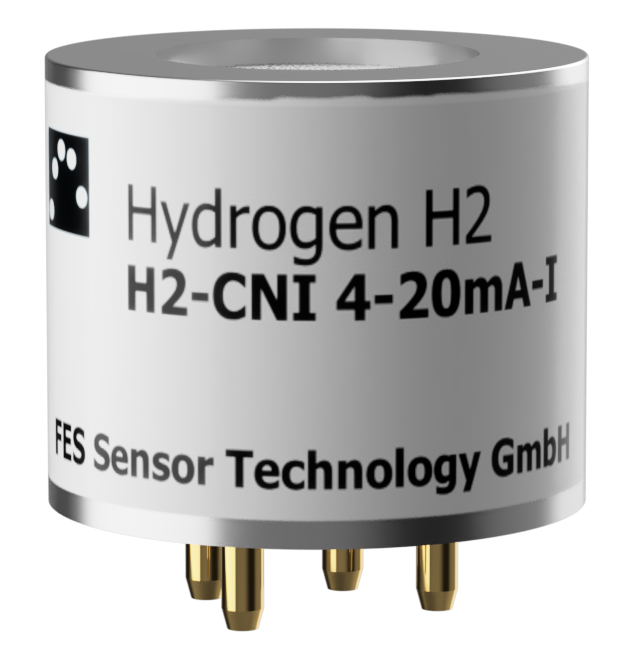

H2-CNI 4-20mA-I

Hochpräzise, wartungsfreie Wasserstoffdetektion

Der H2-CNI 4-20mA-I bietet ein 4-20-mA-Ausgangssignal und I2C-Konnektivität zur Anpassung von Nullpunkt und Verstärkung des Sensors. Dieser Sensor basiert auf einem katalytisch aktiven, siloxanresistenten Element und arbeitet nach einem nicht-isothermen kalorimetrischen Prinzip. Er liefert sowohl im Labor als auch im Praxiseinsatz eine konstante Leistung.

Angebot anfordern Technisches Datenblatt

Hauptmerkmale und Vorteile

Genaue Messung bis zu 10 Vol.-%

Erkennt Wasserstoff in der Luft mit einer Auflösung von 100 ppm
Lineare Reaktionskurve bis zu 10 Vol.-% für vereinfachte Kalibrierung und zuverlässige Messwerte

Unübertroffene Umweltbeständigkeit

Beständig gegen valatile Siloxane und Kohlenmonoxid – häufige Katalysatorgifte
Betrieb bei 0 % bis 100 % relativer Luftfeuchtigkeit ohne Basisliniendrift
Temperaturbereich -40°C bis +80°C

Schnelle, reversible Reaktionszeiten

Weist schnelle Ansprech- und Abklingzeiten auf
Ideal für kritische Anwendungen, bei denen es auf die Reaktionszeit ankommt

Integrierte Stabilität und Schutz

4–20 mA Stromschleifenausgang mit sicherer Industrieschnittstelle
Integrierte Temperaturkompensation
Verpolungs- und Überspannungsschutz für eine zuverlässige Integration
Kann eigenständig betrieben werden, ohne I2C-Konnektivität

Auf Langlebigkeit ausgelegt

Keine regelmäßige Wartung erforderlich
Konzipiert für jahrelangen, stabilen Dauerbetrieb

Hauptmerkmale und Vorteile

Genaue Messung bis zu 10 Vol.-%

Erkennt Wasserstoff in der Luft mit einer Auflösung von 100 ppm

Lineare Reaktionskurve bis zu 10 Vol.-% LEL für vereinfachte Kalibrierung und zuverlässige Messwerte

Unübertroffene Umweltbeständigkeit

Beständig gegen valatile Siloxane und Kohlenmonoxid – häufige Katalysatorgifte

Betrieb bei 0 % bis 100 % relativer Luftfeuchtigkeit ohne Basisliniendrift

Temperaturbereich -40°C bis +80°C

Schnelle, reversible Reaktionszeiten

Weist schnelle Ansprech- und Abklingzeiten auf

Ideal für kritische Anwendungen, bei denen es auf die Reaktionszeit ankommt

Integrierte Stabilität und Schutz

4–20 mA Stromschleifenausgang mit sicherer Industrieschnittstelle

Integrierte Temperaturkompensation

Verpolungs- und Überspannungsschutz für eine zuverlässige Integration

Kann eigenständig betrieben werden, ohne I2C-Konnektivität

Auf Langlebigkeit ausgelegt

Keine regelmäßige Wartung erforderlich

Konzipiert für jahrelangen, stabilen Dauerbetrieb

Pin-Konfiguration

Pin-Konfiguration

Pin 1
+12 V Versorgungsspannung gegenüber Masse

Pin 2
Stromausgang – verbinden mit 0 V der Stromschleife

Pin 3
Masse der internen Elektronik (elektrisch nicht mit dem Gehäuse verbunden)

Pin 4
Stromeingang – verbinden mit +24 V der Stromschleife *

SCL
Taktleitung (SCL) des I²C-Busses, bezogen auf Masse (Pin 3)**

SDA
Datenleitung (SDA) des I²C-Busses, bezogen auf Masse (Pin 3)**

* Die Stromschleife muss galvanisch vom 12 V-Netzteil getrennt sein.
Eine gemeinsame Masse ist nicht zulässig.
Die Stromschleife muss eine eigene Spannungsquelle enthalten (empfohlen: +24 V).

** Wenn angeschlossen, bitte geeignete Pull-up-Widerstände (z. B. 4,7 kΩ) an SCL und SDA vorsehen.
